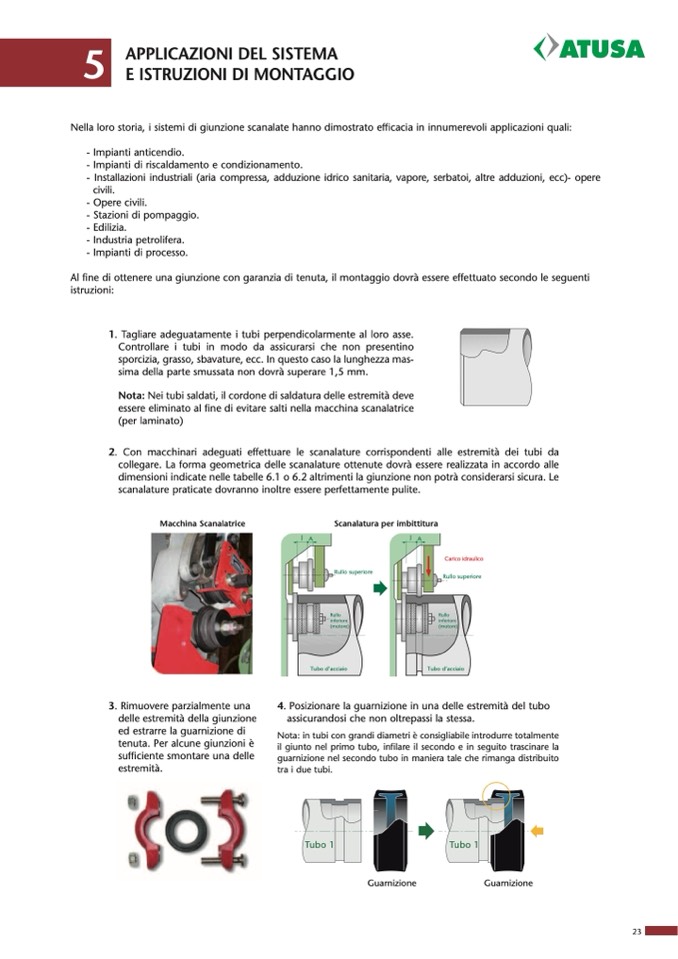

5

APPLICAZIONI DEL SISTEMA

E ISTRUZIONI DI MONTAGGIO

Nella loro storia, i sistemi di giunzione scanalate hanno dimostrato efficacia in innumerevoli applicazioni quali:

- Impianti anticendio.

- Impianti di riscaldamento e condizionamento.

- Installazioni industriali (aria compressa, adduzione idrico sanitaria, vapore, serbatoi, altre adduzioni, ecc)- opere

civili.

- Opere civili.

- Stazioni di pompaggio.

- Edilizia.

- Industria petrolifera.

- Impianti di processo.

Al fine di ottenere una giunzione con garanzia di tenuta, il montaggio dovr

à essere effettuato secondo le seguenti

istruzioni:

1. Tagliare adeguatamente i tubi perpendicolarmente al loro asse.

Controllare i tubi in modo da assicurarsi che non presentino

sporcizia, grasso, sbavature, ecc. In questo caso la lunghezza mas-

sima della parte smussata non dovrà superare 1,5 mm.

Nota: Nei tubi saldati, il cordone di saldatura delle estremità deve

essere eliminato al fine di evitare salti nella macchina scanalatrice

(per laminato)

2. Con macchinari adeguati effettuare le scanalature corrispondenti alle estremità dei tubi da

collegare. La forma geometrica delle scanalature ottenute dovrà essere realizzata in accordo alle

dimensioni indicate nelle tabelle 6.1 o 6.2 altrimenti la giunzione non potrà considerarsi sicura. Le

scanalature praticate dovranno inoltre essere perfettamente pulite.

Macchina Scanalatrice

3. Rimuovere parzialmente una

delle estremità della giunzione

ed estrarre la guarnizione di

������� ��� ������ ��������� �

sufficiente smontare una delle

estremità.

Scanalatura per imbittitura

J

A

J

A

Rullo superiore

Rullo

inferiore

(motore)

Tubo d’acciaio

Carico idraulico

Rullo superiore

Rullo

inferiore

(motore)

Tubo d’acciaio

4� ����������� �� ����������� �� ��� ����� ��������� ��� ����

assicurandosi che non oltrepassi la stessa.

Nota: in tubi con grandi diametri è consigliabile introdurre totalmente

il giunto nel primo tubo, infilare il secondo e in seguito trascinare la

guarnizione nel secondo tubo in maniera tale che rimanga distribuito

tra i due tubi.

Tubo 1

Tubo 1

Guarnizione

Guarnizione
