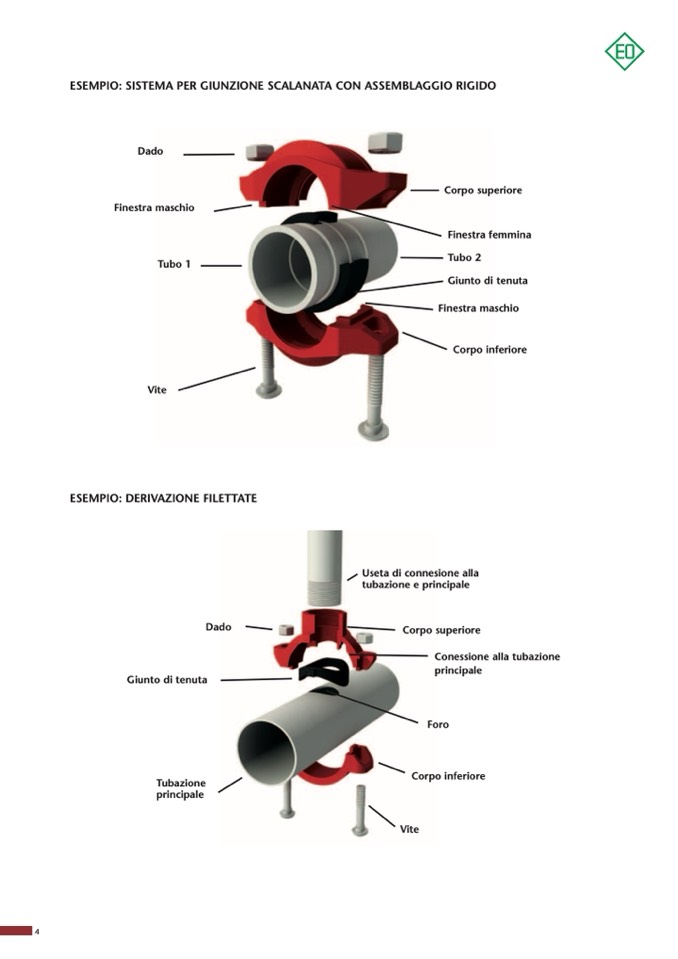

ESEMPIO: SISTEMA PER GIUNZIONE SCALANATA CON ASSEMBLAGGIO RIGIDO

Dado

Finestra maschio

Tubo 1

Vite

ESEMPIO: DERIVAZIONE FILETTATE

Dado

Giunto di tenuta

Tubazione

principale

Corpo superiore

Finestra femmina

Tubo 2

Giunto di tenuta

Finestra maschio

Corpo inferiore

Useta di connesione alla

tubazione e principale

Corpo superiore

Conessione alla tubazione

principale

Foro

Corpo inferiore

Vite
