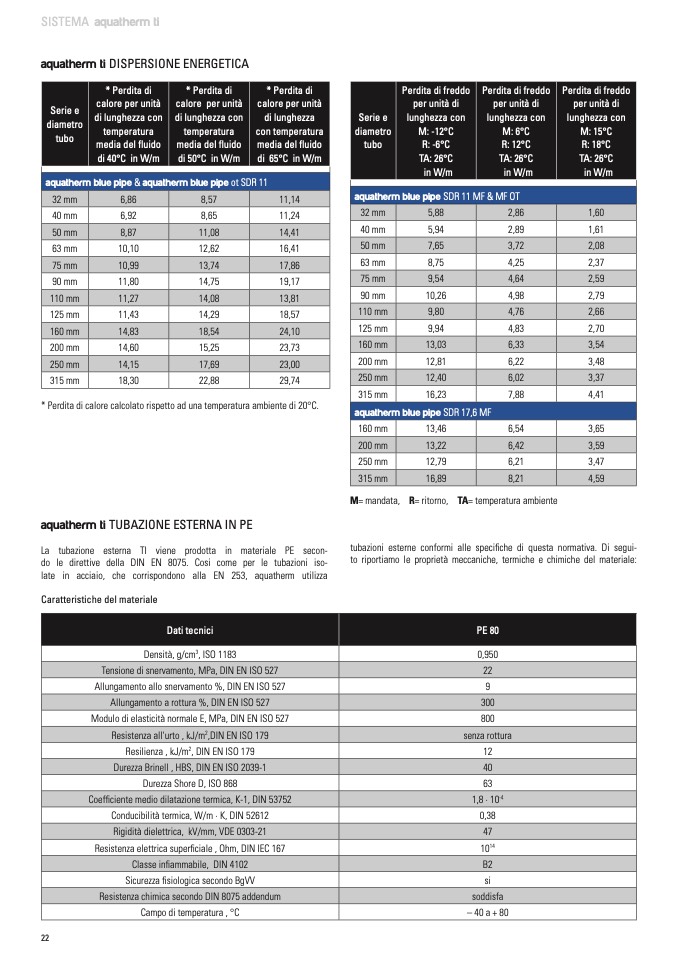

SISTEMA aquatherm ti
aquatherm ti DISPERSIONE ENERGETICA
Serie e
diametro
tubo
* Perdita di
calore per unità
di lunghezza con
temperatura
media del fluido
di 40°C in W/m
* Perdita di
calore per unità
di lunghezza con
temperatura
media del fluido
di 50°C in W/m
* Perdita di
calore per unità
di lunghezza
con temperatura
media del fluido
di 65°C in W/m
aquatherm blue pipe & aquatherm blue pipe ot SDR 11
32 mm
6,86
8,57 11,14
40 mm
6,92
8,65 11,24
50 mm
8,87 11,08 14,41
63 mm
10,10
12,62 16,41
75 mm
10,99
13,74 17,86
90 mm
11,80 14,75 19,17
110 mm
11,27
14,08 13,81
125 mm
11,43
14,29 18,57
160 mm
14,83 18,54 24,10
200 mm
14,60
15,25 23,73
250 mm
14,15 17,69 23,00
315 mm
18,30
22,88 29,74
Serie e
diametro
tubo
Perdita di freddo
per unità di
lunghezza con
M: -12°C
R: -6°C
TA: 26°C
in W/m
Perdita di freddo
per unità di
lunghezza con
M: 6°C
R: 12°C
TA: 26°C
in W/m
Perdita di freddo
per unità di
lunghezza con
M: 15°C
R: 18°C
TA: 26°C
in W/m
aquatherm blue pipe SDR 11 MF & MF OT
32 mm
5,88
2,86 1,60
40 mm
5,94
2,89 1,61
50 mm
7,65 3,72 2,08
63 mm
8,75
4,25 2,37
75 mm
9,54
4,64 2,59
90 mm
10,26 4,98 2,79
110 mm
9,80
4,76 2,66
125 mm
9,94
4,83 2,70
160 mm
13,03 6,33 3,54
200 mm
12,81
6,22 3,48
250 mm
12,40 6,02 3,37
315 mm
16,23
7,88 4,41
aquatherm blue pipe SDR 17,6 MF
160 mm
13,46
6,54 3,65
200 mm
13,22
6,42 3,59
250 mm
12,79 6,21 3,47
315 mm
16,89
8,21 4,59
* Perdita di calore calcolato rispetto ad una temperatura ambiente di 20°C.
aquatherm ti TUBAZIONE ESTERNA IN PE
La tubazione esterna TI viene prodotta in materiale PE secon-
do le direttive della DIN EN 8075. Cosi come per le tubazioni iso-
late in acciaio, che corrispondono alla EN 253, aquatherm utilizza
Caratteristiche del materiale
M= mandata, R= ritorno, TA= temperatura ambiente
tubazioni esterne conformi alle specifiche di questa normativa. Di segui-
to riportiamo le proprietà meccaniche, termiche e chimiche del materiale:
Dati tecnici
PE 80
Densità, g/cm
3
, ISO 1183
0,950
Tensione di snervamento, MPa, DIN EN ISO 527
22
Allungamento allo snervamento %, DIN EN ISO 527
9
Allungamento a rottura %, DIN EN ISO 527
300
Modulo di elasticità normale E, MPa, DIN EN ISO 527
800
Resistenza all'urto , kJ/m
2
,DIN EN ISO 179
senza rottura
Resilienza , kJ/m
2
, DIN EN ISO 179
12
Durezza Brinell , HBS, DIN EN ISO 2039-1
40
Durezza Shore D, ISO 868
63
Coefficiente medio dilatazione termica, K-1, DIN 53752
1,8 · 10
-4
Conducibilità termica, W/m · K, DIN 52612
0,38
Rigidità dielettrica, kV/mm, VDE 0303-21
47
Resistenza elettrica superficiale , Ohm, DIN IEC 167
10
14
Classe infiammabile, DIN 4102
B2
Sicurezza fisiologica secondo BgVV
si
Resistenza chimica secondo DIN 8075 addendum
soddisfa
Campo di temperatura , °C
– 40 a + 80
