Doyma GmbH u. Co

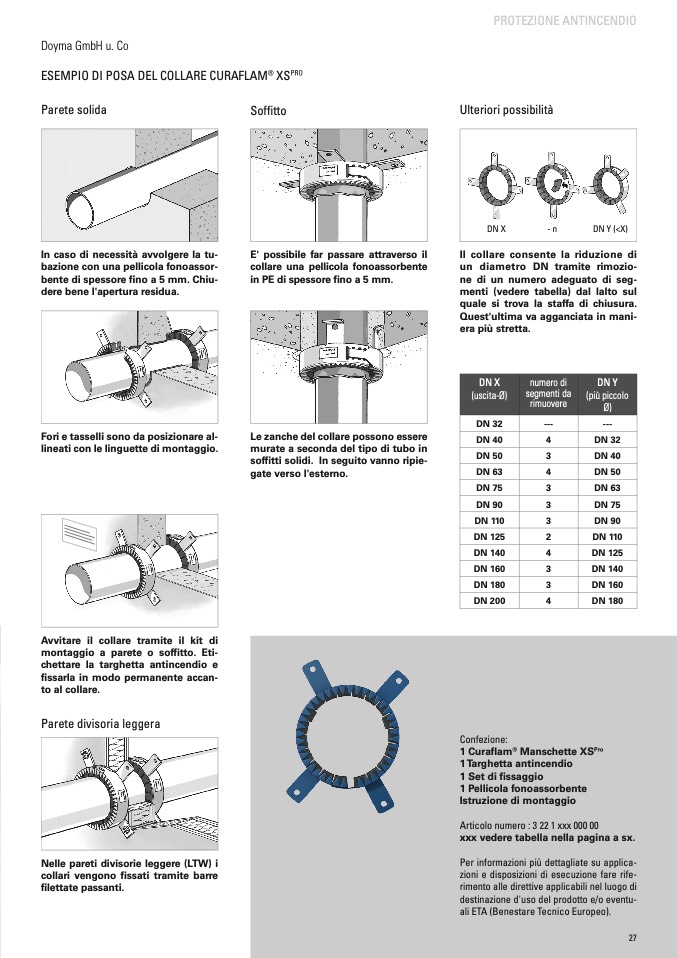

ESEMPIO DI POSA DEL COLLARE CURAFLAM

®

XS

PRO

Parete solida

In caso di necessità avvolgere la tu-

bazione con una pellicola fonoassor-

bente di spessore fino a 5 mm. Chiu-

dere bene l'apertura residua.

Fori e tasselli sono da posizionare al-

lineati con le linguette di montaggio.

Avvitare il collare tramite il kit di

montaggio a parete o soffitto. Eti-

chettare la targhetta antincendio e

fissarla in modo permanente accan-

to al collare.

Parete divisoria leggera

Nelle pareti divisorie leggere (LTW) i

collari vengono fissati tramite barre

filettate passanti.

Soffitto

E' possibile far passare attraverso il

collare una pellicola fonoassorbente

in PE di spessore fino a 5 mm.

Ulteriori possibilità

Il collare consente la riduzione di

un diametro DN tramite rimozio-

ne di un numero adeguato di seg-

menti (vedere tabella) dal lalto sul

quale si trova la staffa di chiusura.

Quest'ultima va agganciata in mani-

era più stretta.

PROTEZIONE ANTINCENDIO

DN X

- n

DN Y (<X)

DN X

(uscita-Ø)

numero di

segmenti da

rimuovere

DN Y

(più piccolo

Ø)

DN 32

--- ---

DN 40

4 DN 32

DN 50

3 DN 40

DN 63 4 DN 50

DN 75

3 DN 63

DN 90

3 DN 75

DN 110

3 DN 90

DN 125 2 DN 110

DN 140

4 DN 125

DN 160 3 DN 140

DN 180

3 DN 160

DN 200

4 DN 180

Le zanche del collare possono essere

murate a seconda del tipo di tubo in

soffitti solidi. In seguito vanno ripie-

gate verso l'esterno.

Confezione:

1 Curaflam

®

Manschette XS

Pro

1 Targhetta antincendio

1 Set di fissaggio

1 Pellicola fonoassorbente

Istruzione di montaggio

Articolo numero : 3 22 1 xxx 000 00

xxx vedere tabella nella pagina a sx.

Per informazioni più dettagliate su applica-

zioni e disposizioni di esecuzione fare rife-

rimento alle direttive applicabili nel luogo di

destinazione d'uso del prodotto e/o eventu-

ali ETA (Benestare Tecnico Europeo).

27
