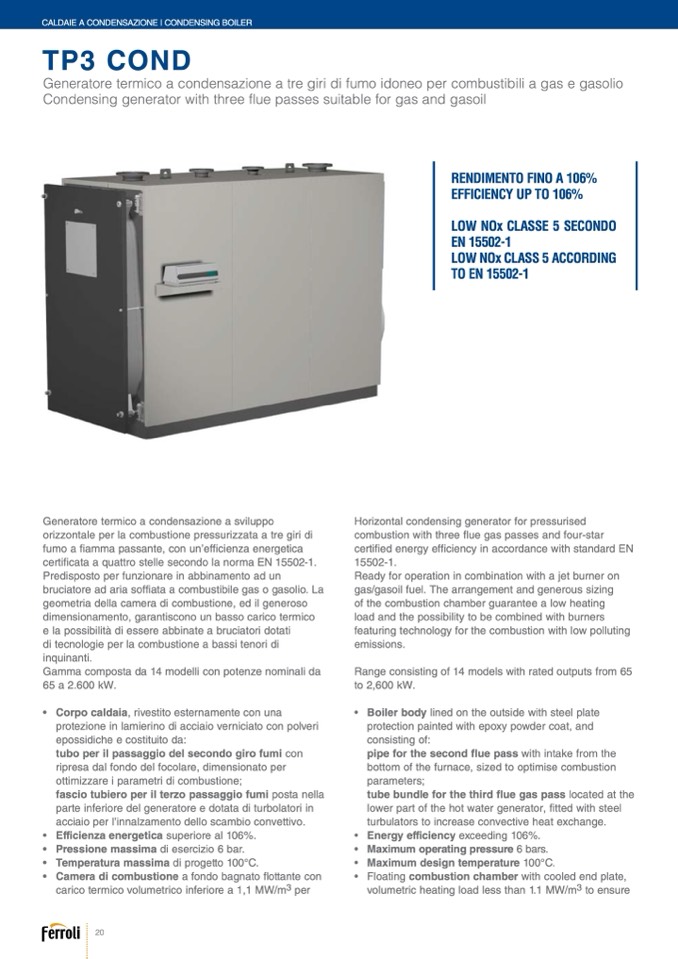

CALDAIE A CONDENSAZIONE | CONDENSING BOILER

TP3 COND

Generatore termico a condensazione a tre giri di fumo idoneo per combustibili a gas e gasolio

Condensing generator with three flue passes suitable for gas and gasoil

Generatore termico a condensazione a sviluppo

orizzontale per la combustione pressurizzata a tre giri di

fumo a fiamma passante, con un’efficienza energetica

certificata a quattro stelle secondo la norma EN 15502-1.

Predisposto per funzionare in abbinamento ad un

bruciatore ad aria soffiata a combustibile gas o gasolio. La

geometria della camera di combustione, ed il generoso

dimensionamento, garantiscono un basso carico termico

e la possibilità di essere abbinate a bruciatori dotati

di tecnologie per la combustione a bassi tenori di

inquinanti.

Gamma composta da 14 modelli con potenze nominali da

65 a 2.600 kW.

• Corpo caldaia, rivestito esternamente con una

protezione in lamierino di acciaio verniciato con polveri

epossidiche e costituito da:

tubo per il passaggio del secondo giro fumi con

ripresa dal fondo del focolare, dimensionato per

ottimizzare i parametri di combustione;

fascio tubiero per il terzo passaggio fumi posta nella

parte inferiore del generatore e dotata di turbolatori in

acciaio per l’innalzamento dello scambio convettivo.

• Efficienza energetica superiore al 106%.

• Pressione massima di esercizio 6 bar.

• Temperatura massima di progetto 100°C.

• Camera di combustione a fondo bagnato flottante con

carico termico volumetrico inferiore a 1,1 MW/m3 per

Horizontal condensing generator for pressurised

combustion with three flue gas passes and four-star

certified energy efficiency in accordance with standard EN

15502-1.

Ready for operation in combination with a jet burner on

gas/gasoil fuel. The arrangement and generous sizing

of the combustion chamber guarantee a low heating

load and the possibility to be combined with burners

featuring technology for the combustion with low polluting

emissions.

Range consisting of 14 models with rated outputs from 65

to 2,600 kW.

• Boiler body lined on the outside with steel plate

protection painted with epoxy powder coat, and

consisting of:

pipe for the second flue pass with intake from the

bottom of the furnace, sized to optimise combustion

parameters;

tube bundle for the third flue gas pass located at the

lower part of the hot water generator, fitted with steel

turbulators to increase convective heat exchange.

• Energy efficiency exceeding 106%.

• Maximum operating pressure 6 bars.

• Maximum design temperature 100°C.

• Floating combustion chamber with cooled end plate,

RENDIMENTO FINO A 106%

EFFICIENCY UP TO 106%

LOW NOx CLASSE 5 SECONDO

EN 15502-1

LOW NOx CLASS 5 ACCORDING

TO EN 15502-1

volumetric heating load less than 1.1 MW/m3 to ensure

20
