garantire valori di emissioni in atmosfera di ossidi azoto

inferiori a 70 mg kW/h, in abbinamento ad opportuni

bruciatori.

• Attacchi flangiati completi di controflange.

• Portellone anteriore con apertura reversibile da ambo

i lati ed innovativo sistema di chiusura e regolazione

micrometrica sul corpo caldaia. Isolamento termico con

materiale ad elevato potere coibentante e ridotta inerzia

termica e protezione in materiale refrattario sul lato

focolare e sul lato giro fumi.

• Isolamento termico esteso a tutte le parti della

caldaia e ottenuto con uno strato di lana minerale dello

spessore di 80 mm che avvolge l’intero fasciame.

CERTIFICAZIONI

Marcatura CE secondo le Direttive

Apparecchi a Gas (2016/426 GAR)

Bassa Tensione (2014/35/EU)

Compatibilità Elettromagnetica (2014/30/EU)

atmospheric nitrogen oxide emissions less than 70 mg

kW/h, in combination with suitable burners.

• Flanged fittings complete with counterflanges.

• Front door with reversible opening from both sides and

innovative closing system with micrometric adjustment on

the boiler body. Heat insulation using with material with

excellent insulting properties and reduced thermal inertia,

protected by refractory material on the furnace side and on

the flue gas pass side.

• Heat insulation extended to all parts of the boiler using

an 80 mm thick layer of mineral wool on all the plating.

CERTIFICATION

CE mark in accordance with the following directives

Gas Appliances (2016/426 GAR)

Low Voltage (2014/35/EU)

Electromagnetic Compatibility (2014/30/EU)

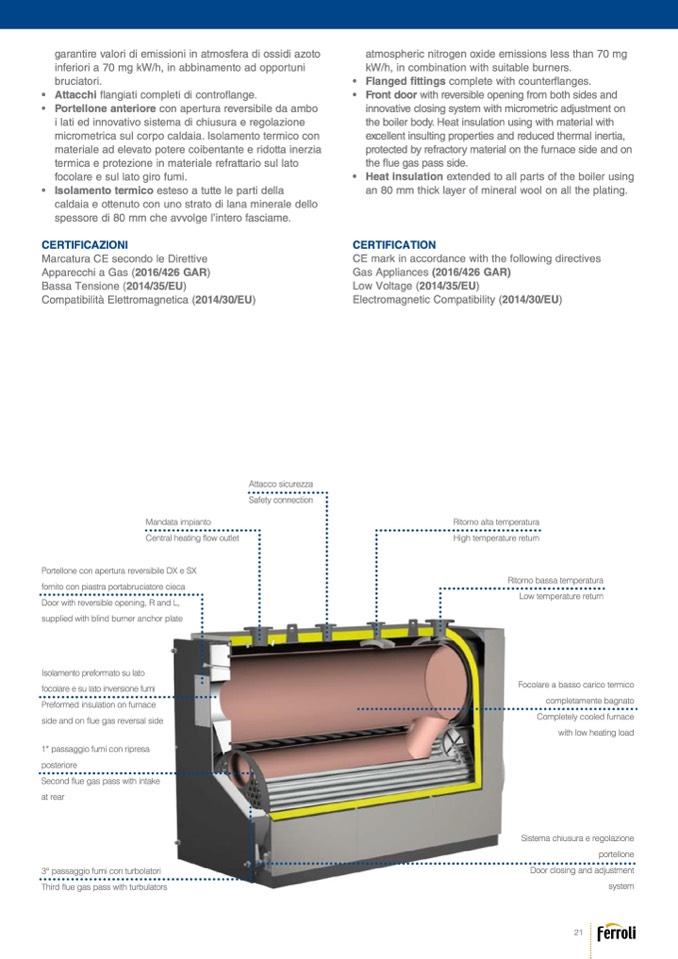

Mandata impianto

Central heating flow outlet

Portellone con apertura reversibile DX e SX

fornito con piastra portabruciatore cieca

Door with reversible opening, R and L,

supplied with blind burner anchor plate

Isolamento preformato su lato

focolare e su lato inversione fumi

Preformed insulation on furnace

side and on flue gas reversal side

1* passaggio fumi con ripresa

posteriore

Second flue gas pass with intake

at rear

3° passaggio fumi con turbolatori

Third flue gas pass with turbulators

Ritorno alta temperatura

High temperature return

Ritorno bassa temperatura

Low temperature return

Focolare a basso carico termico

completamente bagnato

Completely cooled furnace

with low heating load

Sistema chiusura e regolazione

portellone

Door closing and adjustment

system

Attacco sicurezza

Safety connection
