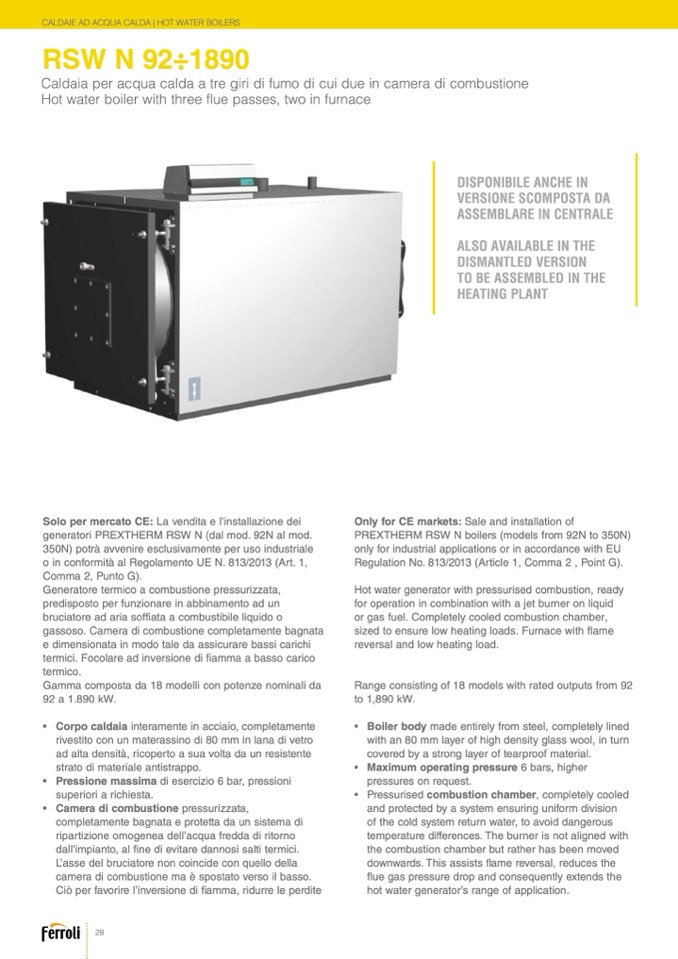

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

RSW N 92÷1890

Caldaia per acqua calda a tre giri di fumo di cui due in camera di combustione

Hot water boiler with three flue passes, two in furnace

Solo per mercato CE: La vendita e l’installazione dei

generatori PREXTHERM RSW N (dal mod. 92N al mod.

350N) potrà avvenire esclusivamente per uso industriale

o in conformità al Regolamento UE N. 813/2013 (Art. 1,

Comma 2, Punto G).

Generatore termico a combustione pressurizzata,

predisposto per funzionare in abbinamento ad un

bruciatore ad aria soffiata a combustibile liquido o

gassoso. Camera di combustione completamente bagnata

e dimensionata in modo tale da assicurare bassi carichi

termici. Focolare ad inversione di

fiamma a basso carico

termico.

Gamma composta da 18 modelli con potenze nominali da

92 a 1.890 kW.

• Corpo caldaia interamente in acciaio, completamente

rivestito con un materassino di 80 mm in lana di vetro

ad alta densità, ricoperto a sua volta da un resistente

strato di materiale antistrappo.

• Pressione massima di esercizio 6 bar, pressioni

superiori a richiesta.

• Camera di combustione pressurizzata,

completamente bagnata e protetta da un sistema di

ripartizione omogenea dell’acqua fredda di ritorno

dall’impianto, al fine di evitare dannosi salti termici.

L’asse del bruciatore non coincide con quello della

camera di combustione ma è spostato verso il basso.

Ciò per favorire l’inversione di fiamma, ridurre le perdite

Only for CE markets: Sale and installation of

PREXTHERM RSW N boilers (models from 92N to 350N)

only for industrial applications or in accordance with EU

Regulation No. 813/2013 (Article 1, Comma 2 , Point G).

Hot water generator with pressurised combustion, ready

for operation in combination with a jet burner on liquid

or gas fuel. Completely cooled combustion chamber,

sized to ensure low heating loads. Furnace with flame

reversal and low heating load.

Range consisting of 18 models with rated outputs from 92

to 1,890 kW.

• Boiler body made entirely from steel, completely lined

with an 80 mm layer of high density glass wool, in turn

covered by a strong layer of tearproof material.

• Maximum operating pressure 6 bars, higher

pressures on request.

• Pressurised combustion chamber, completely cooled

and protected by a system ensuring uniform division

of the cold system return water, to avoid dangerous

temperature differences. The burner is not aligned with

the combustion chamber but rather has been moved

downwards. This assists flame reversal, reduces the

flue gas pressure drop and consequently extends the

hot water generator’s range of application.

DISPONIBILE ANCHE IN

VERSIONE SCOMPOSTA DA

ASSEMBLARE IN CENTRALE

ALSO AVAILABLE IN THE

DISMANTLED VERSION

TO BE ASSEMBLED IN THE

HEATING PLANT
