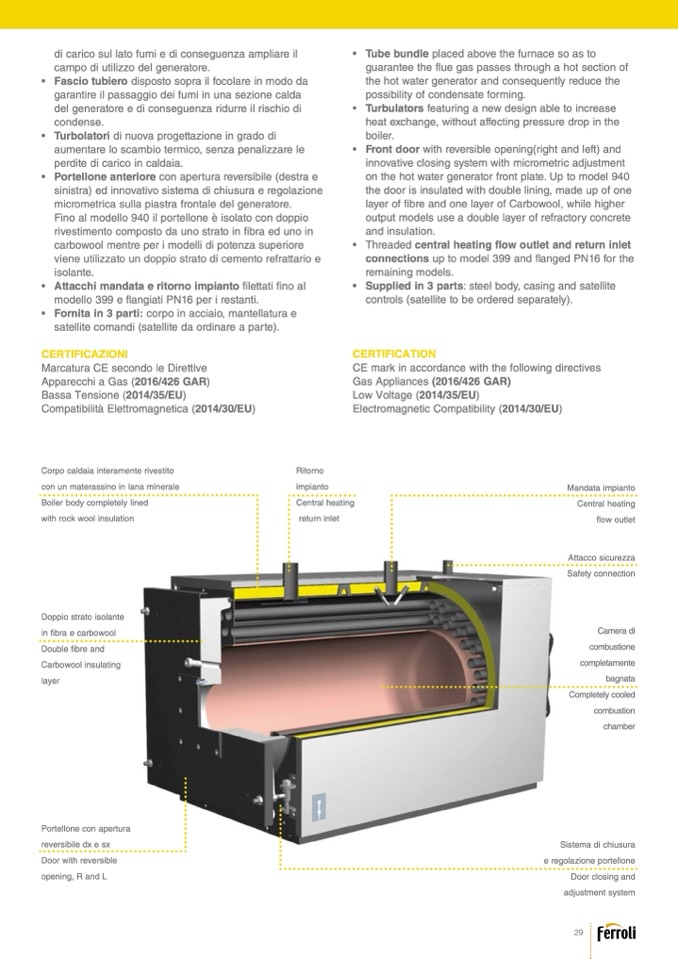

di carico sul lato fumi e di conseguenza ampliare il

campo di utilizzo del generatore.

• Fascio tubiero disposto sopra il focolare in modo da

garantire il passaggio dei fumi in una sezione calda

del generatore e di conseguenza ridurre il rischio di

condense.

• Turbolatori di nuova progettazione in grado di

aumentare lo scambio termico, senza penalizzare le

perdite di carico in caldaia.

• Portellone anteriore con apertura reversibile (destra e

sinistra) ed innovativo sistema di chiusura e regolazione

micrometrica sulla piastra frontale del generatore.

Fino al modello 940 il portellone è isolato con doppio

rivestimento composto da uno strato in fibra ed uno in

carbowool mentre per i modelli di potenza superiore

viene utilizzato un doppio strato di cemento refrattario e

isolante.

• Attacchi mandata e ritorno impianto

filettati fino al

modello 399 e flangiati PN16 per i restanti.

• Fornita in 3 parti: corpo in acciaio, mantellatura e

satellite comandi (satellite da ordinare a parte).

CERTIFICAZIONI

Marcatura CE secondo le Direttive

Apparecchi a Gas (2016/426 GAR)

Bassa Tensione (2014/35/EU)

Compatibilità Elettromagnetica (2014/30/EU)

Corpo caldaia interamente rivestito

con un materassino in lana minerale

Boiler body completely lined

with rock wool insulation

Doppio strato isolante

in fibra e carbowool

Double fibre and

Carbowool insulating

layer

Portellone con apertura

reversibile dx e sx

Door with reversible

opening, R and L

• Tube bundle placed above the furnace so as to

guarantee the flue gas passes through a hot section of

the hot water generator and consequently reduce the

possibility of condensate forming.

• Turbulators featuring a new design able to increase

heat exchange, without affecting pressure drop in the

boiler.

• Front door with reversible opening(right and left) and

innovative closing system with micrometric adjustment

on the hot water generator front plate. Up to model 940

the door is insulated with double lining, made up of one

layer of fibre and one layer of Carbowool, while higher

output models use a double layer of refractory concrete

and insulation.

• Threaded central heating flow outlet and return inlet

connections up to model 399 and flanged PN16 for the

remaining models.

• Supplied in 3 parts: steel body, casing and satellite

controls (satellite to be ordered separately).

CERTIFICATION

CE mark in accordance with the following directives

Gas Appliances (2016/426 GAR)

Low Voltage (2014/35/EU)

Electromagnetic Compatibility (2014/30/EU)

Ritorno

impianto

Central heating

return inlet

Mandata impianto

Central heating

flow outlet

Attacco sicurezza

Safety connection

Camera di

combustione

completamente

bagnata

Completely cooled

combustion

chamber

Sistema di chiusura

e regolazione portellone

Door closing and

adjustment system

29
