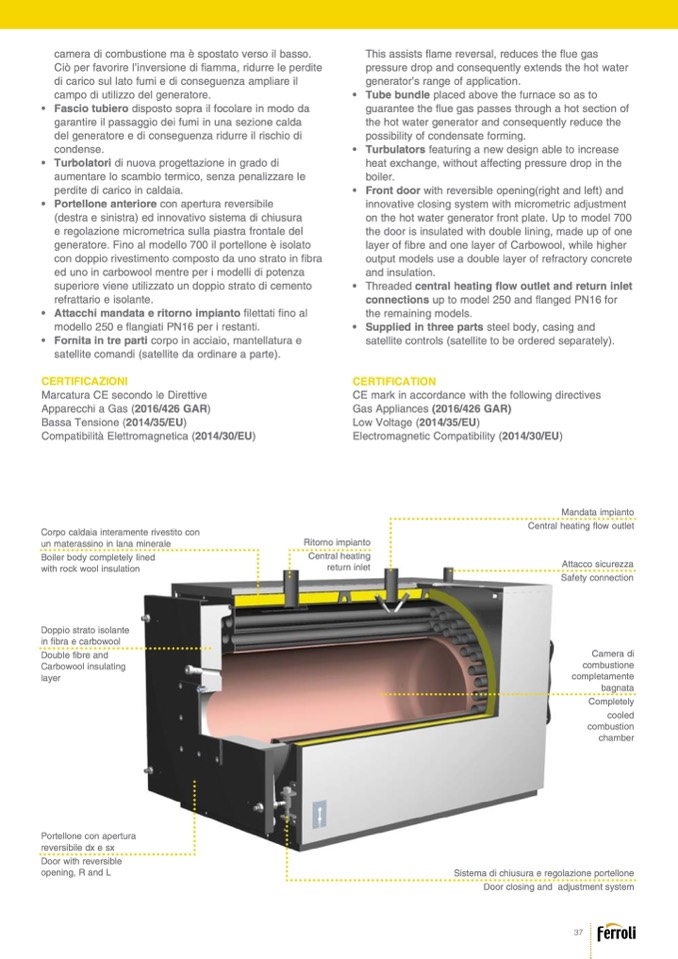

camera di combustione ma è spostato verso il basso.

Ciò per favorire l’inversione di

fiamma, ridurre le perdite

di carico sul lato fumi e di conseguenza ampliare il

campo di utilizzo del generatore.

• Fascio tubiero disposto sopra il focolare in modo da

garantire il passaggio dei fumi in una sezione calda

del generatore e di conseguenza ridurre il rischio di

condense.

• Turbolatori di nuova progettazione in grado di

aumentare lo scambio termico, senza penalizzare le

perdite di carico in caldaia.

• Portellone anteriore con apertura reversibile

(destra e sinistra) ed innovativo sistema di chiusura

e regolazione micrometrica sulla piastra frontale del

generatore. Fino al modello 700 il portellone è isolato

con doppio rivestimento composto da uno strato in fibra

ed uno in carbowool mentre per i modelli di potenza

superiore viene utilizzato un doppio strato di cemento

refrattario e isolante.

• Attacchi mandata e ritorno impianto filettati fino al

modello 250 e flangiati PN16 per i restanti.

• Fornita in tre parti corpo in acciaio, mantellatura e

satellite comandi (satellite da ordinare a parte).

CERTIFICAZIONI

Marcatura CE secondo le Direttive

Apparecchi a Gas (2016/426 GAR)

Bassa Tensione (2014/35/EU)

Compatibilità Elettromagnetica (2014/30/EU)

Corpo caldaia interamente rivestito con

un materassino in lana minerale

Boiler body completely lined

with rock wool insulation

Doppio strato isolante

in fibra e carbowool

Double fibre and

Carbowool insulating

layer

This assists flame reversal, reduces the flue gas

pressure drop and consequently extends the hot water

generator’s range of application.

• Tube bundle placed above the furnace so as to

guarantee the flue gas passes through a hot section of

the hot water generator and consequently reduce the

possibility of condensate forming.

• Turbulators featuring a new design able to increase

heat exchange, without affecting pressure drop in the

boiler.

• Front door with reversible opening(right and left) and

innovative closing system with micrometric adjustment

on the hot water generator front plate. Up to model 700

the door is insulated with double lining, made up of one

layer of fibre and one layer of Carbowool, while higher

output models use a double layer of refractory concrete

and insulation.

• Threaded central heating flow outlet and return inlet

connections up to model 250 and flanged PN16 for

the remaining models.

• Supplied in three parts steel body, casing and

satellite controls (satellite to be ordered separately).

CERTIFICATION

CE mark in accordance with the following directives

Gas Appliances (2016/426 GAR)

Low Voltage (2014/35/EU)

Electromagnetic Compatibility (2014/30/EU)

Mandata impianto

Central heating flow outlet

Attacco sicurezza

Safety connection

Camera di

combustione

completamente

bagnata

Completely

cooled

combustion

chamber

Sistema di chiusura e regolazione portellone

Door closing and adjustment system

Ritorno impianto

Central heating

return inlet

Portellone con apertura

reversibile dx e sx

Door with reversible

opening, R and L

37
