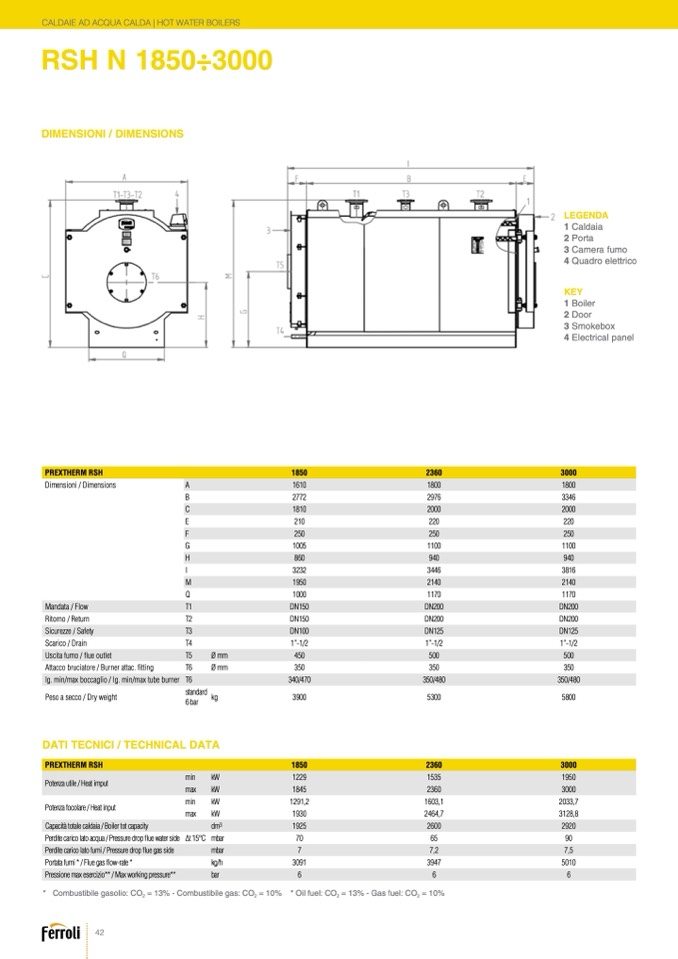

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

RSH N 1850÷3000

DIMENSIONI / DIMENSIONS

LEGENDA

1 Caldaia

2 Porta

3 Camera fumo

4 Quadro elettrico

KEY

1 Boiler

2 Door

3 Smokebox

4 Electrical panel

PREXTHERM RSH

1850

2360

3000

Dimensioni / Dimensions

A

1610

1800

1800

B

2772

2976

3346

C

1810

2000

2000

E

210

220

220

F

250

250

250

G

1005

1100

1100

H

860

940

940

I

3232

3446

3816

M

1950

2140

2140

Q

1000

1170

1170

Mandata / Flow

T1

DN150

DN200

DN200

Ritorno / Return

T2

DN150

DN200

DN200

Sicurezze / Safety

T3

DN100

DN125

DN125

Scarico / Drain

T4

1”-1/2

1”-1/2

1”-1/2

Uscita fumo / flue outlet

T5

Ømm

450

500

500

Attacco bruciatore / Burner attac. fitting

T6

Ømm

350

350

350

lg. min/max boccaglio / lg. min/max tube burner

T6

340/470

350/480

350/480

Peso a secco / Dry weight

standard

6 bar

kg

3900

5300

5800

DATI TECNICI / TECHNICAL DATA

* Combustibile gasolio: CO

2

= 13% - Combustibile gas: CO

2

= 10%

* Oil fuel: CO

2

= 13% - Gas fuel: CO

2

= 10%

PREXTHERM RSH

1850

2360

3000

Potenza utile / Heat imput

min

kW

1229

1535

1950

max

kW

1845

2360

3000

Potenza focolare / Heat input

min

kW

1291,2

1603,1

2033,7

max

kW

1930

2464,7

3128,8

Capacità totale caldaia / Boiler tot capacity

dm3

1925

2600

2920

Perdite carico lato acqua / Pressure drop flue water side

∆t 15°C

mbar

70

65

90

Perdite carico lato fumi / Pressure drop flue gas side

mbar

7

7,2

7,5

Portata fumi * / Flue gas flow-rate *

kg/h

3091

3947

5010

Pressione max esercizio** / Max working pressure**

bar

6

6

6
