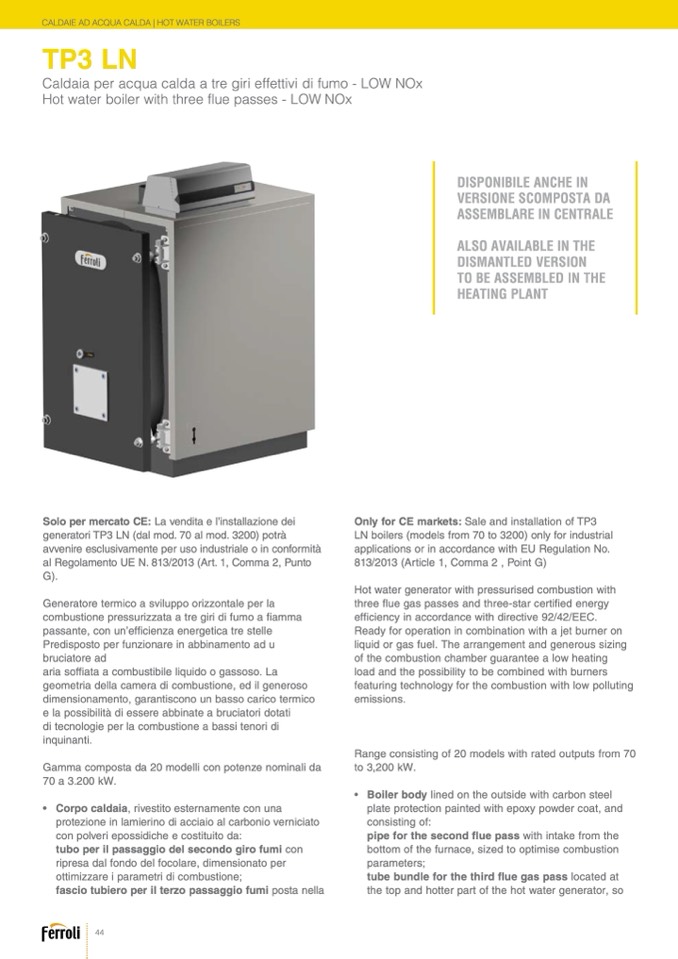

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

TP3 LN

Caldaia per acqua calda a tre giri effettivi di fumo - LOW NOx

Hot water boiler with three flue passes - LOW NOx

Solo per mercato CE: La vendita e l’installazione dei

generatori TP3 LN (dal mod. 70 al mod. 3200) potr

à

avvenire esclusivamente per uso industriale o in conformità

al Regolamento UE N. 813/2013 (Art. 1, Comma 2, Punto

G).

Generatore termico a sviluppo orizzontale per la

combustione pressurizzata a tre giri di fumo a fiamma

passante, con un’efficienza energetica tre stelle

Predisposto per funzionare in abbinamento ad u

bruciatore ad

aria soffiata a combustibile liquido o gassoso. La

geometria della camera di combustione, ed il generoso

dimensionamento, garantiscono un basso carico termico

e la possibilità di essere abbinate a bruciatori dotati

di tecnologie per la combustione a bassi tenori di

inquinanti.

Gamma composta da 20 modelli con potenze nominali da

70 a 3.200 kW.

• Corpo caldaia, rivestito esternamente con una

protezione in lamierino di acciaio al carbonio verniciato

con polveri epossidiche e costituito da:

tubo per il passaggio del secondo giro fumi con

ripresa dal fondo del focolare, dimensionato per

ottimizzare i parametri di combustione;

fascio tubiero per il terzo passaggio fumi posta nella

Only for CE markets: Sale and installation of TP3

LN boilers (models from 70 to 3200) only for industrial

applications or in accordance with EU Regulation No.

813/2013 (Article 1, Comma 2 , Point G)

Hot water generator with pressurised combustion with

three flue gas passes and three-star certified energy

efficiency in accordance with directive 92/42/EEC.

Ready for operation in combination with a jet burner on

liquid or gas fuel. The arrangement and generous sizing

of the combustion chamber guarantee a low heating

load and the possibility to be combined with burners

featuring technology for the combustion with low polluting

emissions.

Range consisting of 20 models with rated outputs from 70

to 3,200 kW.

• Boiler body lined on the outside with carbon steel

plate protection painted with epoxy powder coat, and

consisting of:

pipe for the second flue pass with intake from the

bottom of the furnace, sized to optimise combustion

parameters;

tube bundle for the third flue gas pass located at

the top and hotter part of the hot water generator, so

DISPONIBILE ANCHE IN

VERSIONE SCOMPOSTA DA

ASSEMBLARE IN CENTRALE

ALSO AVAILABLE IN THE

DISMANTLED VERSION

TO BE ASSEMBLED IN THE

HEATING PLANT

44
