parte superiore e più calda del generatore al fine di

evitare condense e dotata di turbolatori in acciaio per

l’inalzamento dello scambio convettivo.

• Efficienza energetica superiore al 95%.

• Pressione massima di esercizio 6 bar.

• Temperatura massima di progetto 100°C.

• Camera di combustione a fondo bagnato flottante con

carico termico volumetrico inferiore a 1,1 MW/m3 per

garantire valori di emissioni in atmosfera di ossidi azoto

inferiori a 80 mg kW/h, in abbinamento ad opportuni

bruciatori.

• Attacchi filettati fino alla potenza di 240 kW e flangiati

completi di controflange, per taglie di potenza superiori.

• Portellone anteriore con apertura reversibile da ambo

i lati ed innovativo sistema di chiusura e regolazione

micrometrica sul corpo caldaia. Isolamento termico con

materiale ad elevato potere coibentante e ridotta inerzia

termica e protezione in materiale refrattario sul lato

focolare e sul lato giro fumi.

• Isolamento termico esteso a tutte le parti della

caldaia e ottenuto con uno strato di lana minerale dello

spessore di 80 mm che avvolge l’intero fasciame.

CERTIFICAZIONI

Marcatura CE secondo le Direttive

Apparecchi a Gas (2016/426 GAR)

Bassa Tensione (2014/35/EU)

Compatibilità Elettromagnetica (2014/30/EU)

as to prevent condensate forming and fitted with steel

turbulators to increase convective heat exchange.

• Energy efficiency exceeding 95%.

• Maximum operating pressure 6 bars.

• Maximum design temperature 100°C.

• Floating combustion chamber with cooled end plate,

volumetric heating load less than 1.1 MW/m3 to ensure

atmospheric nitrogen oxide emissions less than 80 mg

kW/h, in combination with suitable burners.

• Threaded fittings up to 240 kW outputs and flanged

fittings complete with counterflanges for larger sizes.

• Front door with reversible opening from both sides and

innovative closing system with micrometric adjustment

on the boiler body. Heat insulation using with material

with excellent insulting properties and reduced thermal

inertia, protected by refractory material on the furnace

side and on the flue gas pass side.

• Heat insulation extended to all parts of the boiler

using an 80 mm thick layer of mineral wool on all the

plating.

CERTIFICATION

CE mark in accordance with the following directives

Gas Appliances (2016/426 GAR)

Low Voltage (2014/35/EU)

Electromagnetic Compatibility (2014/30/EU)

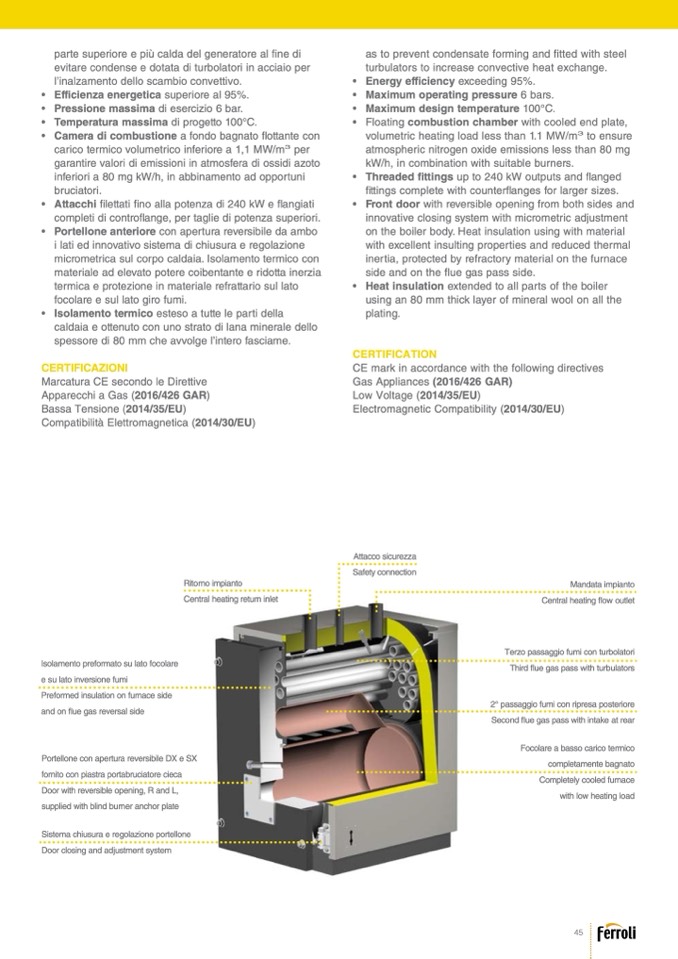

Attacco sicurezza

Safety connection

Ritorno impianto

Central heating return inlet

Isolamento preformato su lato focolare

e su lato inversione fumi

Preformed insulation on furnace side

and on flue gas reversal side

Portellone con apertura reversibile DX e SX

fornito con piastra portabruciatore cieca

Door with reversible opening, R and L,

supplied with blind burner anchor plate

Sistema chiusura e regolazione portellone

Door closing and adjustment system

Mandata impianto

Central heating flow outlet

Terzo passaggio fumi con turbolatori

Third flue gas pass with turbulators

2° passaggio fumi con ripresa posteriore

Second flue gas pass with intake at rear

Focolare a basso carico termico

completamente bagnato

Completely cooled furnace

with low heating load
