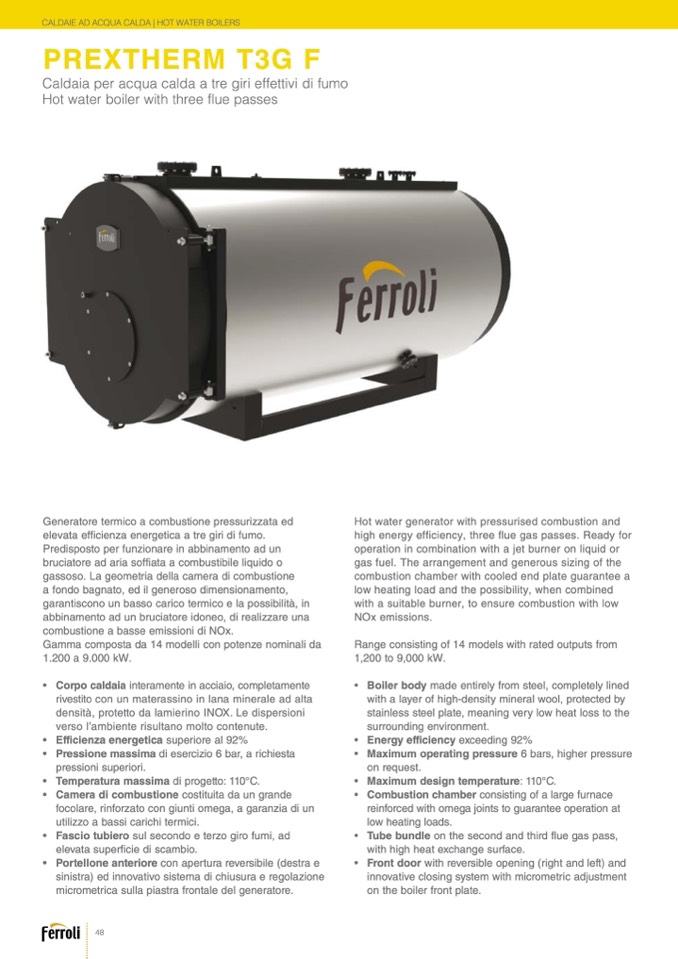

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

PREXTHERM T3G F

Caldaia per acqua calda a tre giri effettivi di fumo

Hot water boiler with three flue passes

Generatore termico a combustione pressurizzata ed

elevata efficienza energetica a tre giri di fumo.

Predisposto per funzionare in abbinamento ad un

bruciatore ad aria soffiata a combustibile liquido o

gassoso. La geometria della camera di combustione

a fondo bagnato, ed il generoso dimensionamento,

garantiscono un basso carico termico e la possibilità, in

abbinamento ad un bruciatore idoneo, di realizzare una

combustione a basse emissioni di NOx.

Gamma composta da 14 modelli con potenze nominali da

1.200 a 9.000 kW.

• Corpo caldaia interamente in acciaio, completamente

rivestito con un materassino in lana minerale ad alta

densità, protetto da lamierino INOX. Le dispersioni

verso l’ambiente risultano molto contenute.

• Efficienza energetica superiore al 92%

• Pressione massima di esercizio 6 bar, a richiesta

pressioni superiori.

• Temperatura massima di progetto: 110°C.

• Camera di combustione costituita da un grande

focolare, rinforzato con giunti omega, a garanzia di un

utilizzo a bassi carichi termici.

• Fascio tubiero sul secondo e terzo giro fumi, ad

elevata superficie di scambio.

• Portellone anteriore con apertura reversibile (destra e

sinistra) ed innovativo sistema di chiusura e regolazione

micrometrica sulla piastra frontale del generatore.

Hot water generator with pressurised combustion and

high energy efficiency, three flue gas passes. Ready for

operation in combination with a jet burner on liquid or

gas fuel. The arrangement and generous sizing of the

combustion chamber with cooled end plate guarantee a

low heating load and the possibility, when combined

with a suitable burner, to ensure combustion with low

NOx emissions.

Range consisting of 14 models with rated outputs from

1,200 to 9,000 kW.

• Boiler body made entirely from steel, completely lined

with a layer of high-density mineral wool, protected by

stainless steel plate, meaning very low heat loss to the

surrounding environment.

• Energy efficiency exceeding 92%

• Maximum operating pressure 6 bars, higher pressure

on request.

• Maximum design temperature: 110°C.

• Combustion chamber consisting of a large furnace

reinforced with omega joints to guarantee operation at

low heating loads.

• Tube bundle on the second and third flue gas pass,

with high heat exchange surface.

• Front door with reversible opening (right and left) and

innovative closing system with micrometric adjustment

on the boiler front plate.
