• Fornita in due parti corpo in acciaio completo di

mantellatura e satellite comandi.

• Manutenzione garantita dalla facilità di accesso dal

portellone al focolare ed al fascio tubiero e dalla cassa

fumi smontabile.

• L’ispezionabilità lato acqua è garantita da un passo

uomo sul colmo caldaia e da un passa mano sulla

porta inferiore.

• Quadro comandi termostatico. Di tipo termostatico

per bruciatori di tipo monostadio e bistadio, con la

possibilità di comandare la pompa impianto.

CERTIFICAZIONI

Marcatura CE secondo le Direttive

Apparecchi a Gas (2016/426 GAR)

Apparecchi a Pressione (2014/68/UE) per pressioni

maggiori di 10 bar

Bassa tensione (2014/35/EU)

Compatibilità elettromagnetica (2014/30/EU)

• Supplied in two parts, steel body complete with

casing, and satellite controls.

• Maintenance guaranteed by easy access to the furnace

and the tube bundle through the door and the removable

smokebox.

• The water circuit can be inspected through a manhole

at the top of the boiler and a hand opening ring on the

bottom door.

• Thermostatic control panel. Thermostatic controller

for single-stage or two-stage burners, with the

possibility to control the system pump.

CERTIFICATION

CE mark in accordance with the following directives

Gas Appliances (2016/426 GAR)

Pressure Equipment (2014/68/UE) for pressures greater

than 10 bars

Low voltage (2014/35/EU)

Electromagnetic compatibility (2014/30/EU)

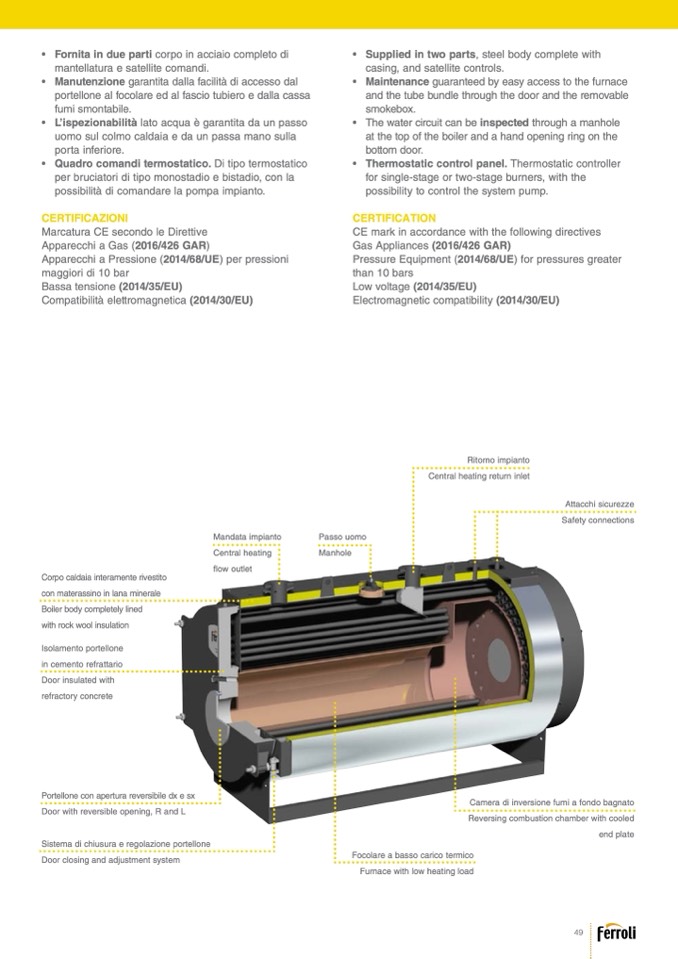

Ritorno impianto

Central heating return inlet

Attacchi sicurezze

Safety connections

Mandata impianto

Central heating

flow outlet

Passo uomo

Manhole

Corpo caldaia interamente rivestito

con materassino in lana minerale

Boiler body completely lined

with rock wool insulation

Isolamento portellone

in cemento refrattario

Door insulated with

refractory concrete

Portellone con apertura reversibile dx e sx

Door with reversible opening, R and L

Sistema di chiusura e regolazione portellone

Door closing and adjustment system

Camera di inversione fumi a fondo bagnato

Reversing combustion chamber with cooled

end plate

Focolare a basso carico termico

Furnace with low heating load
