Guardando semplicemente la composizione della caratteristica del

circuito, è abbastanza chiaro che una bassa autorità della valvola di

regolazione renderà sfavorevole la curva caratteristica del circuito.

In questo modo l’eccessiva variazione della pressione differenziale

attraverso una valvola di controllo conduce a bassa autorità, carat-

teristica del circuito distorta e difficoltà di regolazione. Inoltre, grandi

variazioni nella pressione differenziale porteranno all’interattività tra i

circuiti, rendendo ancora più difficile il controllo.

Ciò significa, in pratica, che la caduta di pressione attraverso la valvola

deve essere minimo uguale a quella del circuito controllato.

Autorità di progetto e autorità minima della valvola

La pressione differenziale disponibile nel circuito idronico viene tra-

sferita alla valvola di regolazione una volta chiusa: ciò significa che

significa che il dimensionamento, lo schema ed il controllo del sistema

determinano la pressione differenziale attraverso la valvola di controllo

completamente chiusa.

Pertanto, siccome le circostanze del sistema in qualunque momento

determinano la pressione differenziale disponibile attraverso i circuiti,

l’autorità della valvola varia durante il funzionamento. Per esempio,

se solo una valvola di controllo chiude in un sistema, mentre le altre

valvole di regolazione sono completamente aperte, la pressione

differenziale attraverso quella valvola speci

fica diventerà significati-

vamente più bassa rispetto al caso in cui tutte le valvole di controllo

fossero chiuse allo stesso tempo.

Ciò porta a due ulteriori definizioni diverse dell’autorità valvola: auto-

rità di progetto e autorità minima. Per le valvole a due vie nei sistemi a

flusso variabile, queste definizioni diventano le seguenti:

ß

progetto

=

ΔpV

progetto

ß

min

=

ΔpV

progetto

ΔH

progetto

ΔH

max

ß

progetto

= autorità della valvola alle condizioni di progetto [-]

ΔH

progetto

= pressione differenziale disponibile attraverso il circuito

in condizioni di progetto [kPa]

ß

min

= autorità minima della valvola [-]

ΔH

max

= pressione differenziale massima disponibile attraverso il

circuito durante il funzionamento [kPa]

Entrambe le definizioni di autorità dovrebbero essere prese in considera-

zione durante la progettazione, poiché il livello dell’autorità della valvola

varierà tra autorità di progetto (livello più elevato possibile) e autorità

minima (livello più basso possibile) durante il reale funzionamento.

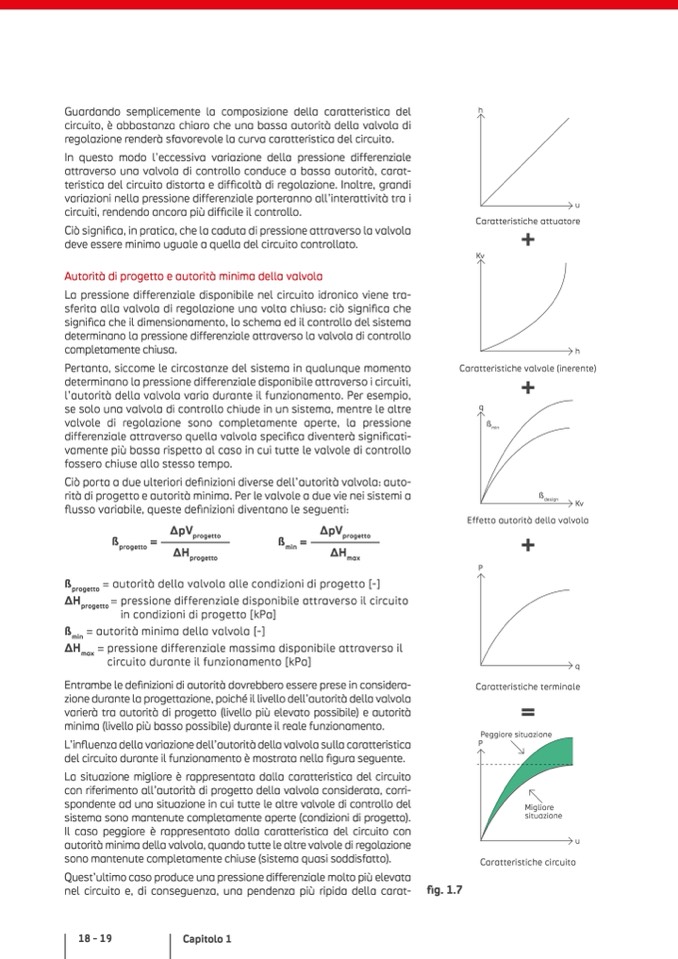

L’influenza della variazione dell’autorità della valvola sulla caratteristica

del circuito durante il funzionamento è mostrata nella figura seguente.

La situazione migliore è rappresentata dalla caratteristica del circuito

con riferimento all’autorità di progetto della valvola considerata, corri-

spondente ad una situazione in cui tutte le altre valvole di controllo del

sistema sono mantenute completamente aperte (condizioni di progetto).

Il caso peggiore è rappresentato dalla caratteristica del circuito con

autorità minima della valvola, quando tutte le altre valvole di regolazione

sono mantenute completamente chiuse (sistema quasi soddisfatto).

Quest’ultimo caso produce una pressione differenziale molto più elevata

nel circuito e, di conseguenza, una pendenza più ripida della carat-

h

u

Caratteristiche attuatore

Kv

h

Caratteristiche valvole (inerente)

q

ß

min

ß

design

Effetto autorità della valvola

P

q

Caratteristiche terminale

Peggiore situazione

P

Migliore

situazione

u

Caratteristiche circuito

Kv

18 - 19

Capitolo 1

fig. 1.7
