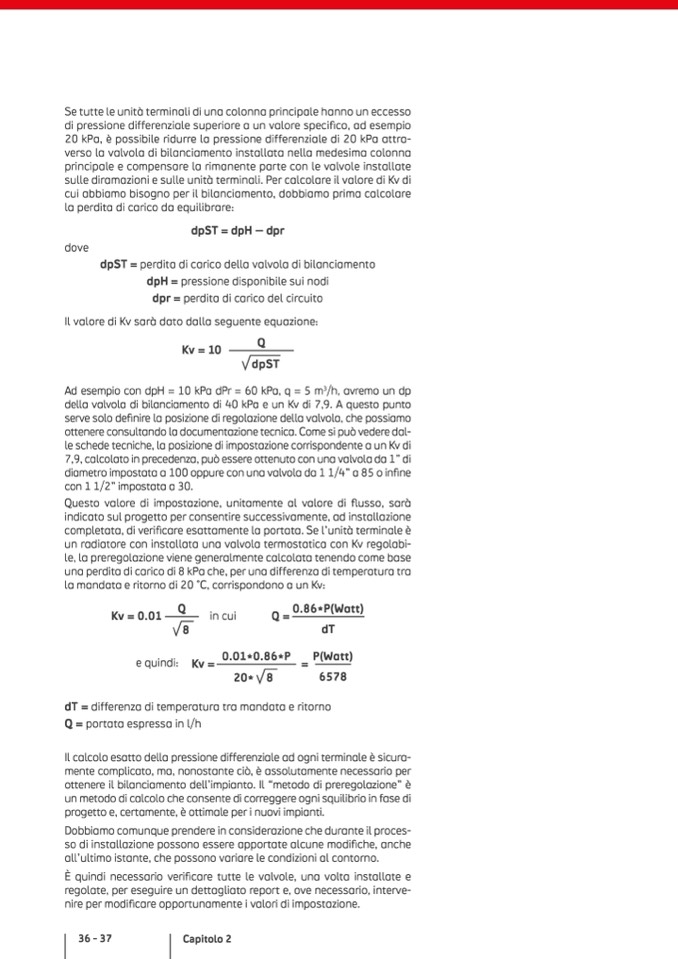

Se tutte le unità terminali di una colonna principale hanno un eccesso
di pressione differenziale superiore a un valore specifico, ad esempio
20 kPa, è possibile ridurre la pressione differenziale di 20 kPa attra-
verso la valvola di bilanciamento installata nella medesima colonna
principale e compensare la rimanente parte con le valvole installate
sulle diramazioni e sulle unità terminali. Per calcolare il valore di Kv di
cui abbiamo bisogno per il bilanciamento, dobbiamo prima calcolare
la perdita di carico da equilibrare:
dpST = dpH – dpr
dove
dpST = perdita di carico della valvola di bilanciamento
dpH = pressione disponibile sui nodi
dpr = perdita di carico del circuito
Il valore di Kv sarà dato dalla seguente equazione:
Q
dpST
Ad esempio con dpH = 10 kPa dPr = 60 kPa, q = 5 m
3
/h, avremo un dp
della valvola di bilanciamento di 40 kPa e un Kv di 7,9. A questo punto
serve solo definire la posizione di regolazione della valvola, che possiamo
ottenere consultando la documentazione tecnica. Come si può vedere dal-
le schede tecniche, la posizione di impostazione corrispondente a un Kv di
7,9, calcolato in precedenza, può essere ottenuto con una valvola da 1” di
diametro impostata a 100 oppure con una valvola da 1 1/4” a 85 o infine
con 1 1/2” impostata a 30.
Questo valore di impostazione, unitamente al valore di flusso, sarà
indicato sul progetto per consentire successivamente, ad installazione
completata, di verificare esattamente la portata. Se l’unità terminale è
un radiatore con installata una valvola termostatica con Kv regolabi-
le, la preregolazione viene generalmente calcolata tenendo come base
una perdita di carico di 8 kPa che, per una differenza di temperatura tra
la mandata e ritorno di 20 °C, corrispondono a un Kv:
Kv = 0.01
Q
in cui
Q =
0.86*P(Watt)
8
dT
e quindi: Kv =
0.01*0.86*P
=
P(Watt)
20* 8
6578
dT = differenza di temperatura tra mandata e ritorno
Q = portata espressa in l/h
Il calcolo esatto della pressione differenziale ad ogni terminale è sicura-
mente complicato, ma, nonostante ci
ò, è assolutamente necessario per
ottenere il bilanciamento dell’impianto. Il “metodo di preregolazione”
è
un metodo di calcolo che consente di correggere ogni squilibrio in fase di
progetto e, certamente, è ottimale per i nuovi impianti.
Dobbiamo comunque prendere in considerazione che durante il proces-
so di installazione possono essere apportate alcune modifiche, anche
all’ultimo istante, che possono variare le condizioni al contorno.
È quindi necessario verificare tutte le valvole, una volta installate e
regolate, per eseguire un dettagliato report e, ove necessario, interve-
nire per modificare opportunamente i valori di impostazione.
Kv = 10
