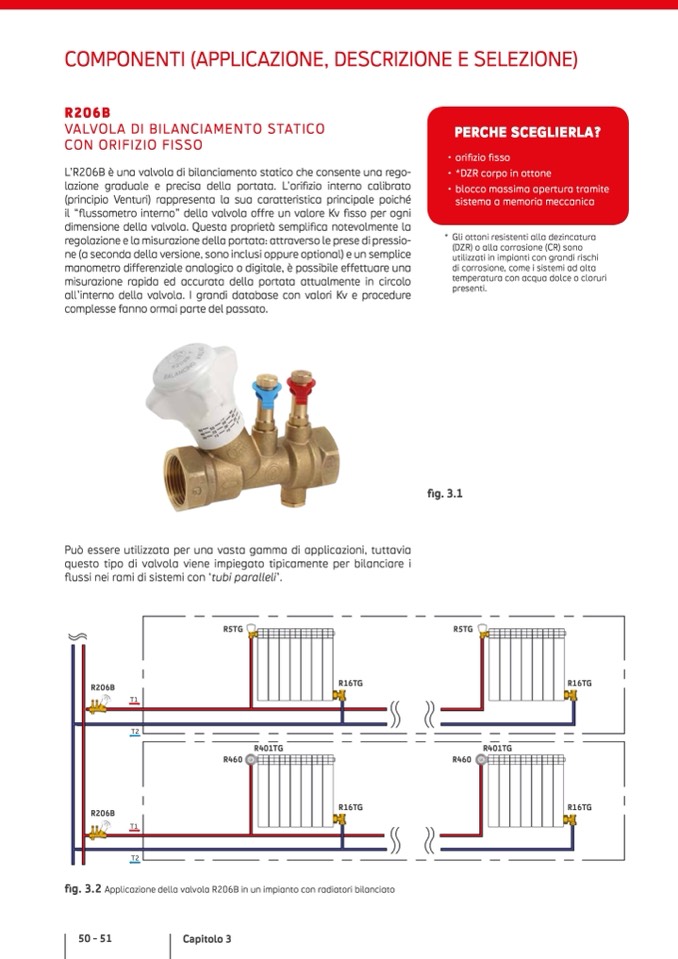

COMPONENTI (APPLICAZIONE, DESCRIZIONE E SELEZIONE)

R206B

VALVOLA DI BILANCIAMENTO STATICO

CON ORIFIZIO FISSO

L’R206B è una valvola di bilanciamento statico che consente una rego-

lazione graduale e precisa della portata. L’orifizio interno calibrato

(principio Venturi) rappresenta la sua caratteristica principale poiché

il “flussometro interno” della valvola offre un valore Kv fisso per ogni

dimensione della valvola. Questa proprietà semplifica notevolmente la

regolazione e la misurazione della portata: attraverso le prese di pressio-

ne (a seconda della versione, sono inclusi oppure optional) e un semplice

manometro differenziale analogico o digitale,

è possibile effettuare una

misurazione rapida ed accurata della portata attualmente in circolo

all’interno della valvola. I grandi database con valori Kv e procedure

complesse fanno ormai parte del passato.

fig. 3.1

R5TG

R401TG

R460

Può essere utilizzata per una vasta gamma di applicazioni, tuttavia

questo tipo di valvola viene impiegato tipicamente per bilanciare i

flussi nei rami di sistemi con ‘tubi paralleli’.

PERCHE SCEGLIERLA?

• orifizio fisso

• *DZR corpo in ottone

• blocco massima apertura tramite

sistema a memoria meccanica

* Gli ottoni resistenti alla dezincatura

(DZR) o alla corrosione (CR) sono

utilizzati in impianti con grandi rischi

di corrosione, come i sistemi ad alta

temperatura con acqua dolce o cloruri

presenti.

R206B

T1

T2

R206B

T1

T2

R5TG

R401TG

R460

R16TG

R16TG

R16TG

R16TG

fig. 3.2 Applicazione della valvola R206B in un impianto con radiatori bilanciato
