Impostazione e funzionamento – memoria meccanica

Tutte le valvole R206B sono dotate di un dispositivo di memoria mec-

canica per preimpostare la valvola. Questo significa che una volta

preimpostato, il posizionamento del volantino può essere limitato

in modo tale da escludere la valvola in caso di manutenzione, ma

che non sia comunque possibile aprire il volantino oltre la posizione

preimpostata.

In pratica, si procede come segue:

usare il diagramma della fig. 3.7 per leggere la posizione di impo-

stazione del volantino, a seconda della portata Q desiderata nel

circuito e la perdita di carico Δp per il bilanciamento

effettuare la regolazione della valvola usando il bordo inferiore

del volantino (rif. C – fig. 3.5 e 3.6) e la scala graduata (rif. F –

fig. 3.5 e 3.6)

smontare il tappo (rif. H - fig. 3.5 e 3.6) del volantino e avvitare

completamente in senso orario la vite di regolazione (rif. G - fig. 3.5

e 3.6), usando una chiave a brugola da 1,5 mm per le versioni da

1/2” – 1 1/4” e da 2 mm per le versioni da 1 1/2” – 2”

rimontare il tappo sul volantino

Q

Dimensionamento e selezione

G

H

F

∆p

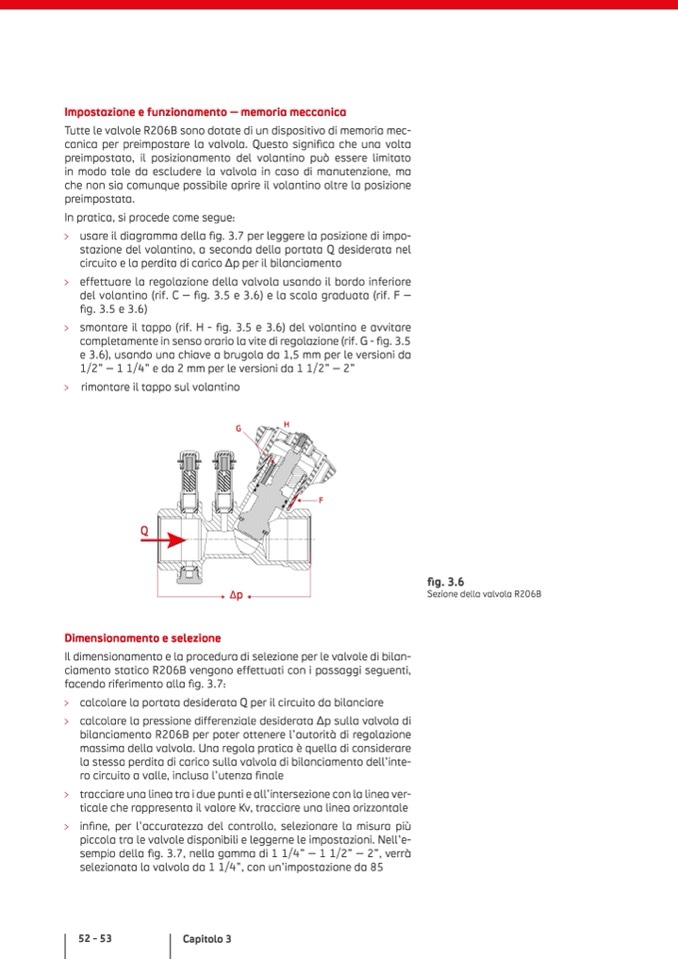

Sezione della valvola R206B

Il dimensionamento e la procedura di selezione per le valvole di bilan-

ciamento statico R206B vengono effettuati con i passaggi seguenti,

facendo riferimento alla fig. 3.7:

calcolare la portata desiderata Q per il circuito da bilanciare

calcolare la pressione differenziale desiderata Δp sulla valvola di

bilanciamento R206B per poter ottenere l’autorità di regolazione

massima della valvola. Una regola pratica è quella di considerare

la stessa perdita di carico sulla valvola di bilanciamento dell’inte-

ro circuito a valle, inclusa l’utenza finale

tracciare una linea tra i due punti e all’intersezione con la linea ver-

ticale che rappresenta il valore Kv, tracciare una linea orizzontale

infine, per l’accuratezza del controllo, selezionare la misura più

piccola tra le valvole disponibili e leggerne le impostazioni. Nell’e-

sempio della fig. 3.7, nella gamma di 1 1/4” – 1 1/2” – 2”, verrà

selezionata la valvola da 1 1/4”, con un’impostazione da 85

52 - 53

Capitolo 3

fig. 3.6
