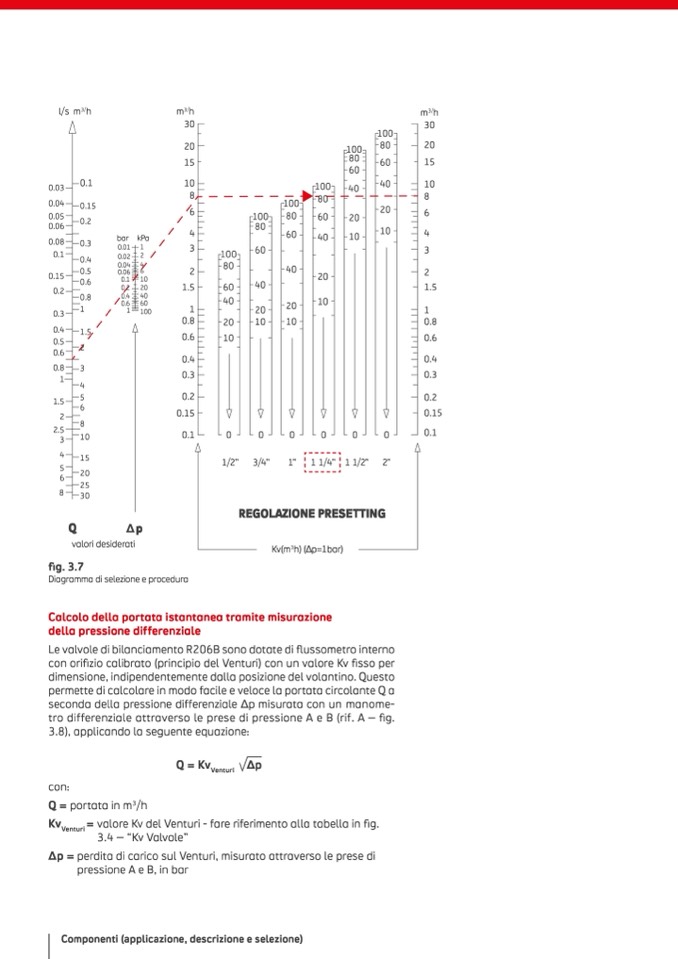

fig. 3.7
Diagramma di selezione e procedura
6
0.15
8
10
0.1
0
0
0
0
0
0
0.1
15
1/2’’ 3/4’’
1’’
1 1/2’’ 2’’
REGOLAZIONE PRESETTING
Kv(m
3
h) (Δp=1bar)
20
25
30
Q
Δp
valori desiderati
Calcolo della portata istantanea tramite misurazione
della pressione differenziale
Le valvole di bilanciamento R206B sono dotate di flussometro interno
con orifizio calibrato (principio del Venturi) con un valore Kv fisso per
dimensione, indipendentemente dalla posizione del volantino. Questo
permette di calcolare in modo facile e veloce la portata circolante Q a
seconda della pressione differenziale Δp misurata con un manome-
tro differenziale attraverso le prese di pressione A e B (rif. A – fig.
3.8), applicando la seguente equazione:
Q = Kv
Venturi
Δp
Kv
Venturi
= valore Kv del Venturi - fare riferimento alla tabella in fig.
3.4 – “Kv Valvole”
Δp = perdita di carico sul Venturi, misurato attraverso le prese di
pressione A e B, in bar
con:
Q = portata in m
3
/h
Componenti (applicazione, descrizione e selezione)
1 1/4’’
