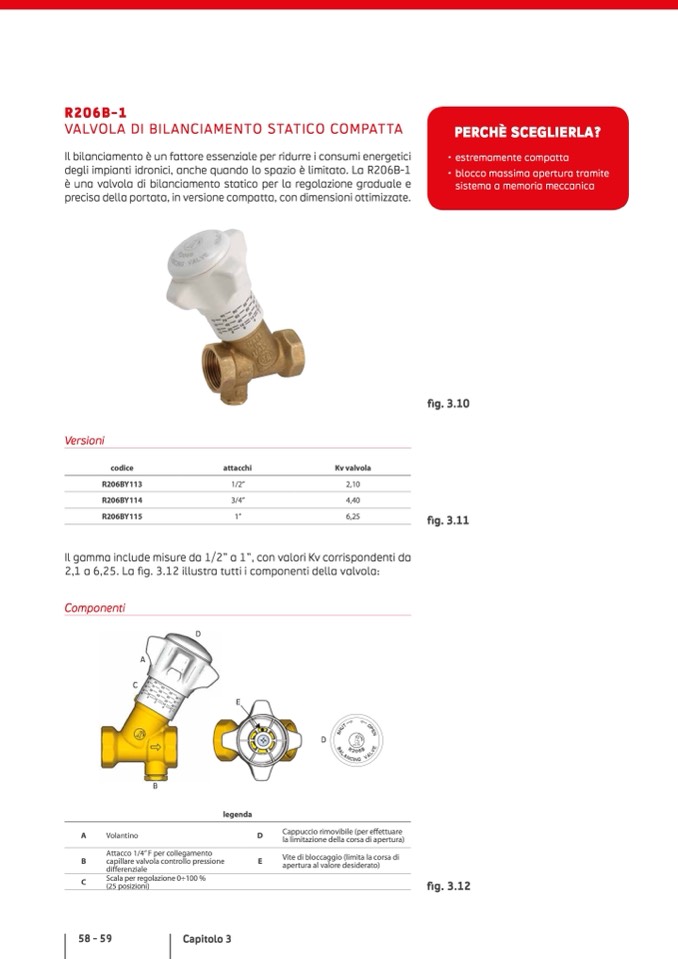

R206B-1

VALVOLA DI BILANCIAMENTO STATICO COMPATTA

Il bilanciamento è un fattore essenziale per ridurre i consumi energetici

degli impianti idronici, anche quando lo spazio è limitato. La R206B-1

è una valvola di bilanciamento statico per la regolazione graduale e

precisa della portata, in versione compatta, con dimensioni ottimizzate.

PERCHÈ SCEGLIERLA?

• estremamente compatta

• blocco massima apertura tramite

sistema a memoria meccanica

Versioni

codice

R206BY113

R206BY114

R206BY115

attacchi

1/2’’

3/4’’

1’’

Kv valvola

2,10

4,40

6,25

fig. 3.10

fig. 3.11

Il gamma include misure da 1/2” a 1”, con valori Kv corrispondenti da

2,1 a 6,25. La fig. 3.12 illustra tutti i componenti della valvola:

Componenti

A

C

B

D

legenda

A

Volantino

D

Attacco 1/4” F per collegamento

B

capillare valvola controllo pressione

E

differenziale

Scala per regolazione 0÷100 %

(25 posizioni)

D

Cappuccio rimovibile (per effettuare

la limitazione della corsa di apertura)

Vite di bloccaggio (limita la corsa di

apertura al valore desiderato)

C

fig. 3.12

58 - 59

Capitolo 3

E
