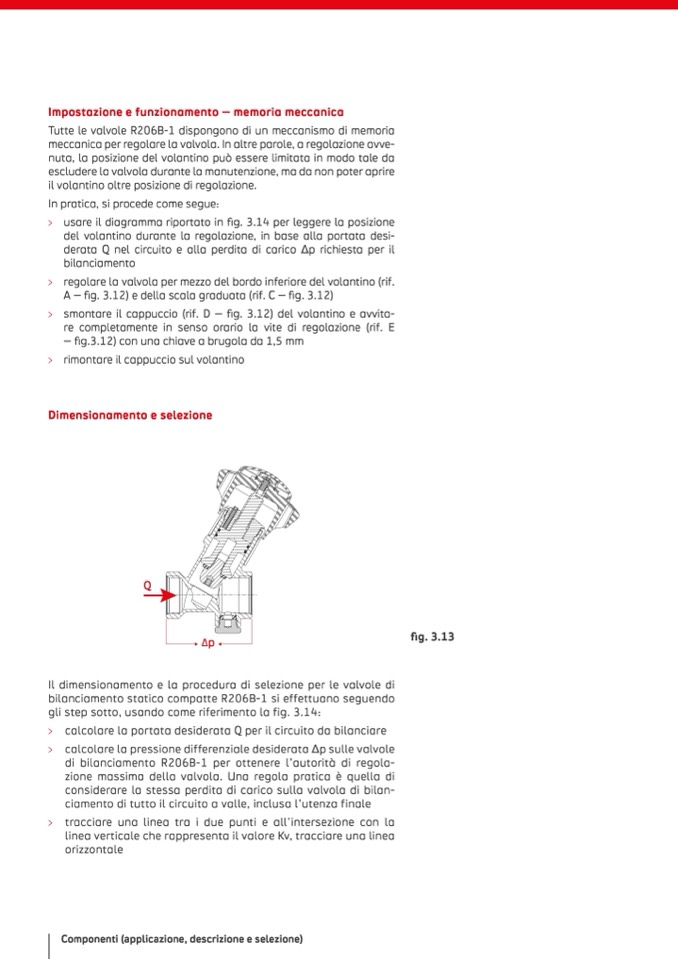

Impostazione e funzionamento – memoria meccanica

Tutte le valvole R206B-1 dispongono di un meccanismo di memoria

meccanica per regolare la valvola. In altre parole, a regolazione avve-

nuta, la posizione del volantino può essere limitata in modo tale da

escludere la valvola durante la manutenzione, ma da non poter aprire

il volantino oltre posizione di regolazione.

In pratica, si procede come segue:

usare il diagramma riportato in fig. 3.14 per leggere la posizione

del volantino durante la regolazione, in base alla portata desi-

derata Q nel circuito e alla perdita di carico Δp richiesta per il

bilanciamento

regolare la valvola per mezzo del bordo inferiore del volantino (rif.

A – fig. 3.12) e della scala graduata (rif. C – fig. 3.12)

smontare il cappuccio (rif. D – fig. 3.12) del volantino e avvita-

re completamente in senso orario la vite di regolazione (rif. E

– fig.3.12) con una chiave a brugola da 1,5 mm

rimontare il cappuccio sul volantino

Dimensionamento e selezione

Q

∆p

fig. 3.13

Il dimensionamento e la procedura di selezione per le valvole di

bilanciamento statico compatte R206B-1 si effettuano seguendo

gli step sotto, usando come riferimento la fig. 3.14:

calcolare la portata desiderata Q per il circuito da bilanciare

calcolare la pressione differenziale desiderata Δp sulle valvole

di bilanciamento R206B-1 per ottenere l’autorità di regola-

zione massima della valvola. Una regola pratica è quella di

considerare la stessa perdita di carico sulla valvola di bilan-

ciamento di tutto il circuito a valle, inclusa l’utenza finale

tracciare una linea tra i due punti e all’intersezione con la

linea verticale che rappresenta il valore Kv, tracciare una linea

orizzontale
