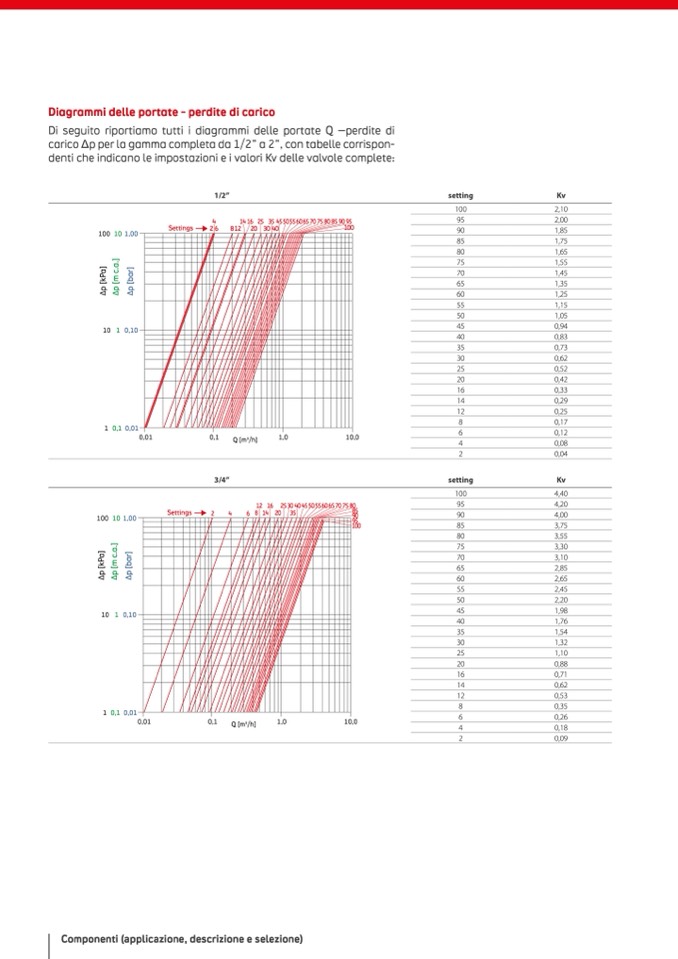

Diagrammi delle portate - perdite di carico
Di seguito riportiamo tutti i diagrammi delle portate Q –perdite di
carico Δp per la gamma completa da 1/2” a 2”, con tabelle corrispon-
denti che indicano le impostazioni e i valori Kv delle valvole complete:
1/2”
4
2 6
setting
Kv
100
2,10
95
2,00
90
1,85
85
1,75
80
1,65
75
1,55
70
1,45
65
1,35
60
1,25
55
1,15
50
1,05
45
0,94
40
0,83
35
0,73
30
0,62
25
0,52
20
0,42
16
0,33
14
0,29
12
0,25
8
0,17
6
0,12
4
0,08
2
0,04
100 10 1,00
10 1 0,10
1 0,1 0,01
100 10 1,00
10 1 0,10
1 0,1 0,01
Settings
812 20
30 40
100
1416 25 354550556065707580859095
0,01
0,1
3/4”
Q [m
3
/h]
1,0
10,0
setting
Kv
100
4,40
95
4,20
90
4,00
85
3,75
80
3,55
75
3,30
70
3,10
65
2,85
60
2,65
55
2,45
50
2,20
45
1,98
40
1,76
35
1,54
30
1,32
25
1,10
20
0,88
16
0,71
14
0,62
12
0,53
8
0,35
6
0,26
4
0,18
2
0,09
Settings
12 16 253040455055606570758
8
0
5
8 14 20 35
90
95
2
4
6
0,01
0,1
Q [m
3
/h]
1,0
10,0
100
