1”
setting
Kv
100
6,25
95
5,95
90
5,60
85
5,30
80
5,00
75
4,70
70
4,35
65
4,05
60
3,75
55
3,45
50
3,10
45
2,81
40
2,50
35
2,18
30
1,87
25
1,56
20
1,25
16
1,00
14
0,87
12
0,75
8
0,50
6
0,37
4
0,25
2
0,12
8
16
35 4550556065707580
100 10 1,00
10 1 0,10
1 0,1 0,01
Settings
2
4 6
1214 20 2530 40
85
90
95
0,01
0,1
Q [m
3
/h]
1,0
10,0

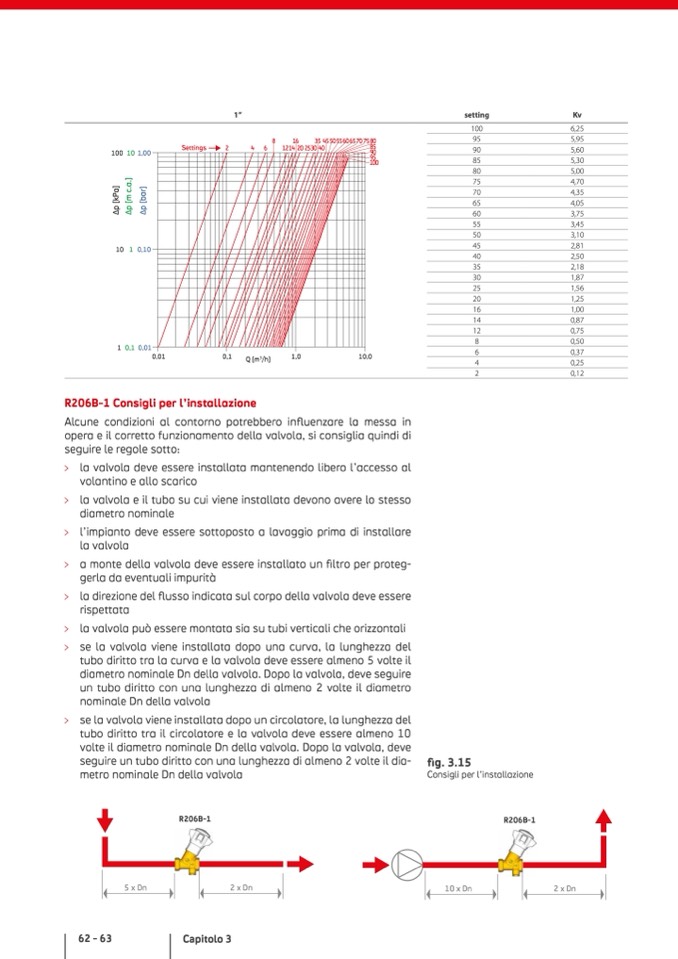

R206B-1 Consigli per l’installazione
Alcune condizioni al contorno potrebbero influenzare la messa in
opera e il corretto funzionamento della valvola, si consiglia quindi di
seguire le regole sotto:
la valvola deve essere installata mantenendo libero l’accesso al
volantino e allo scarico
la valvola e il tubo su cui viene installata devono avere lo stesso
diametro nominale
l’impianto deve essere sottoposto a lavaggio prima di installare
la valvola
a monte della valvola deve essere installato un filtro per proteg-
gerla da eventuali impurità
la direzione del flusso indicata sul corpo della valvola deve essere
rispettata
la valvola può essere montata sia su tubi verticali che orizzontali
se la valvola viene installata dopo una curva, la lunghezza del
tubo diritto tra la curva e la valvola deve essere almeno 5 volte il
diametro nominale Dn della valvola. Dopo la valvola, deve seguire
un tubo diritto con una lunghezza di almeno 2 volte il diametro
nominale Dn della valvola
se la valvola viene installata dopo un circolatore, la lunghezza del
tubo diritto tra il circolatore e la valvola deve essere almeno 10
volte il diametro nominale Dn della valvola. Dopo la valvola, deve
5 x Dn
Consigli per l’installazione
R206B-1
100
R206B-1
seguire un tubo diritto con una lunghezza di almeno 2 volte il dia-
metro nominale Dn della valvola
R206B-1
5 x Dn
2 x Dn
Capitolo 3
fig. 3.15
2 x Dn
10 x Dn
2 x Dn
62 - 63
R206B-1
∆
