Dimensionamento e selezione
Il dimensionamento e la selezione delle valvole di bilanciamento sta-
tico con attacchi flangiati sono gli stessi utilizzati per le valvole con
attacchi filettati femmina e occorre seguire gli step sotto, utilizzando
la fig. 3.18:
calcolare la portata desiderata Q nel circuito da bilanciare
calcolare la pressione differenziale desiderata Δp sulla valvola di
bilanciamento R206B in modo da ottenere l’autorità di regolazio-
ne massima della valvola. In pratica, si considera la stessa perdita
di carico sulla valvola di bilanciamento di tutto il circuito a valle,
inclusa l’utenza finale
scegliere la valvola più piccola dove l’intersezione tra la portata
desiderata e la pressione differenziale si trovi entro l’intervallo di
regolazione della valvola
leggere le impostazioni della valvola
1
2
3
4
5 6 78910
Pre-setting
1
2
3
4
5
6
7
8
9
10
Kv-Value
5,20
7,60
12,00
19,10
29,00
41,10
51,90
60,40
67,80
74,40
Cv-Value
6,08
8,89
14,04
22,35
33,93
48,09
60,72
70,67
79,33
87,05
102
Kg/h
2
3 4 5 6789103
2
3 4 5 6789104
2
3 4 5 6789105
Flow

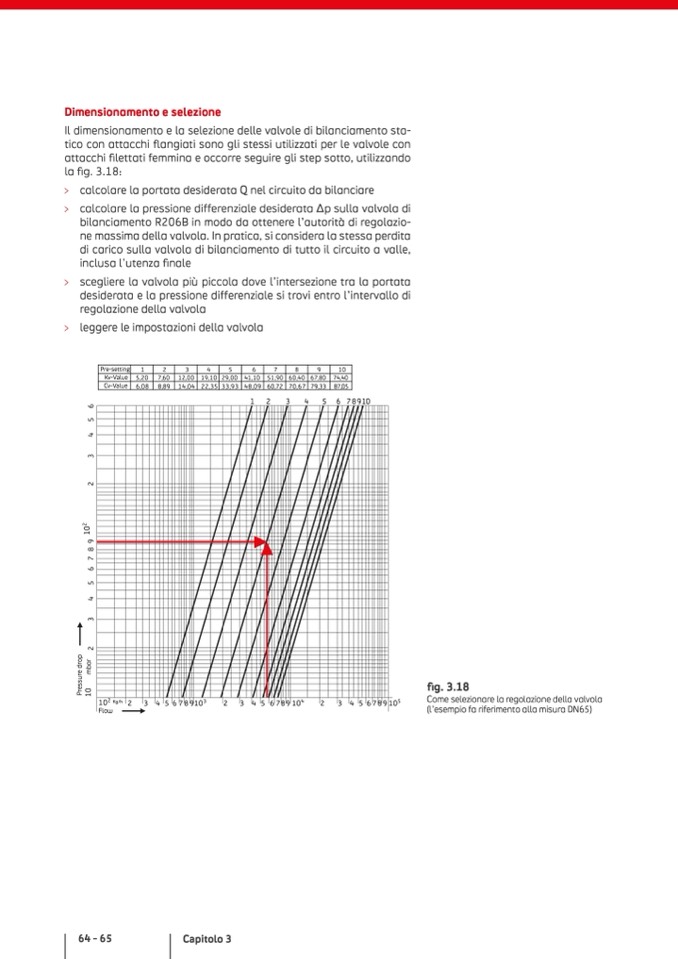

fig. 3.18
Comeselezionarelaregolazionedellavalvola
(l’esempio fa riferimento alla misura DN65)
64 - 65
Capitolo 3
P
r
e
s
s
u
r
e
d
r
o
p
1
0
m
b
a
r
2
3
4
5
6
7
8
9
1
0
2
2
3
4
5
6
