Misurazione

A

B

Ø

D

Ø

K

/

n

x

Ø

d

D

N

H

A differenza delle valvole di bilanciamento statico con attacchi fem-

mina, le versioni flangiate non sono dotate di flussometro con orifizio

calibrato e valore Kv fisso. Ciò significa che ad ogni cambiamento del-

le regolazioni cambiano anche la forma idronica e di conseguenza il

valore Kv della valvola tra le due prese di pressione A e B. È dunque

necessario basarsi su una serie di valori Kv per calcolare la porta-

ta circolante Q, a seconda della pressione differenziale Δp misurata

attraverso le prese di pressione A e B, utilizzando la formula seguente:

Q = Kv

Posizione di regolazione valvola

Δp

Q = portata in m

3

/h

Kv

Posizione di regolazione valvola

= valore Kv, in funzione della dimensione e

regolazione della valvola – far riferimento

alle tabelle a pagina 66

Δp = perdita di carico sulla valvola, misurata per mezzo delle prese

di pressione A e B in bar

Per i liquidi con densità ρ diversa dall’acqua, la portata circolante Q

viene calcolata con la seguente equazione:

Q = Kv

Posizione di regolazione valvola

Δp/ρ

Q = portata in m

3

/h

Kv

Posizione di regolazione valvola

= valore Kv, in funzione della dimensione e

regolazione della valvola – far riferimento

alle tabelle a pagina 66

Δp = perdita di carico sulla valvola, misurata per mezzo delle prese

di pressione A e B in bar

ρ = densità del liquido in kg/m

3

Componenti (applicazione, descrizione e selezione)

con:

con:

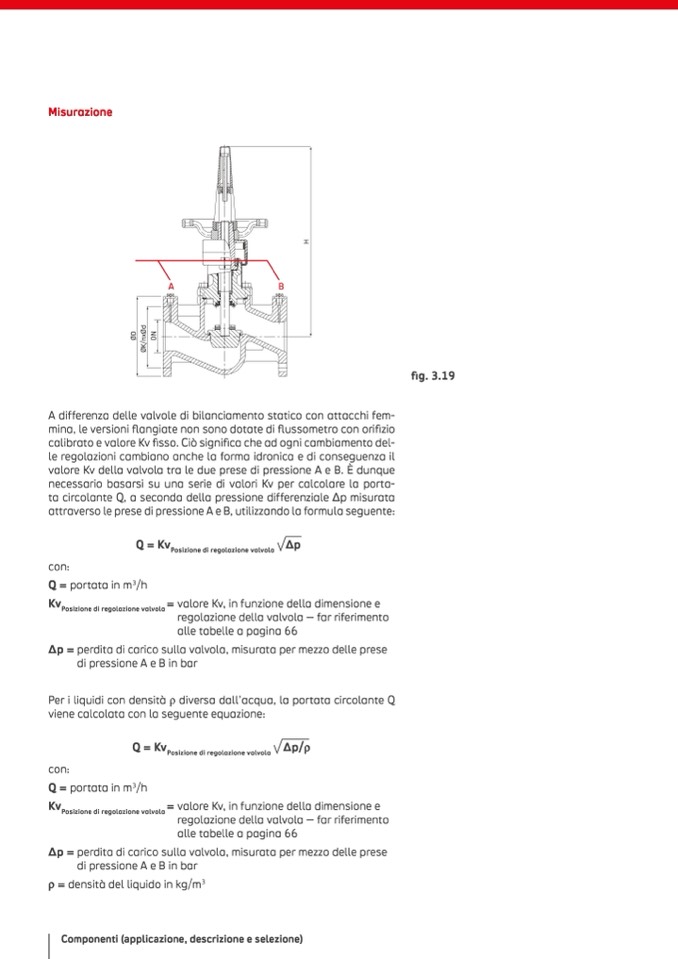

fig. 3.19
