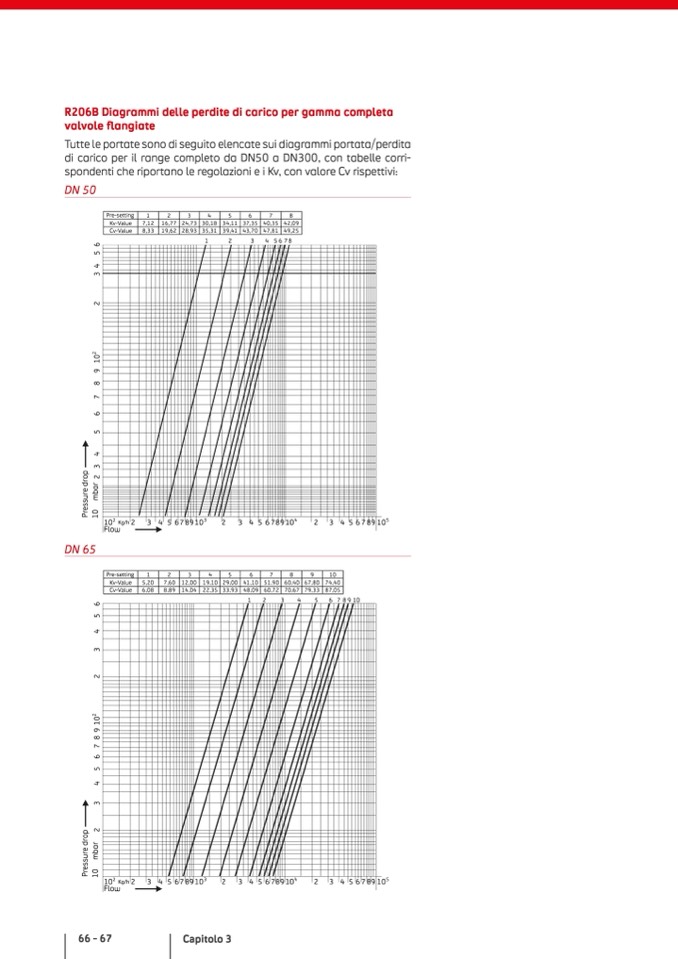

R206B Diagrammi delle perdite di carico per gamma completa

valvole flangiate

Tutte le portate sono di seguito elencate sui diagrammi portata/perdita

di carico per il range completo da DN50 a DN300, con tabelle corri-

spondenti che riportano le regolazioni e i Kv, con valore Cv rispettivi:
