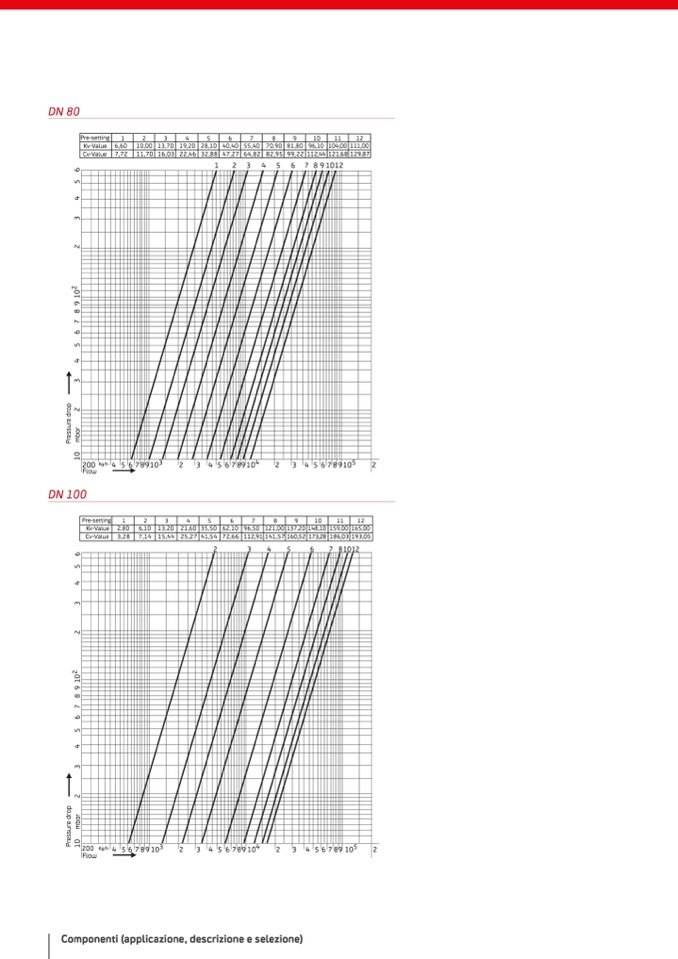

DN 80

DN80

Pre-setting

1

2

3

4

5

6

7

8

9

10

11

12

Kv-Value

6,60

10,00

13,70

19,20

28,10

40,40

55,40

70,90

81,80

96,10

104,00

111,00

Cv-Value

7,72

11,70

16,03

22,46

32,88

47,27

64,82

82,95

99,22

112,44 121,68 129,87

1

2 3 4 5 6 7891012

200

Kg/h

456789103

Flow

2

3

456789104

2

3 456789105

2

2

3

4

5

6

781012

DN 100

DN100

Pre-setting

1

2

3

4

5

6

7

8

9

10

11

12

Kv-Value

2,80

6,10

13,20

21,60

35,50

62,10

96,50

121,00

137,20

148,10

159,00

165,00

Cv-Value

3,28

7,14

15,44

25,27

41,54

72,66

112,91 141,57 160,52

173,28

186,03 193,05

200Kg/h456789103

Flow

2

3 456789104

2

3 456789105

2
