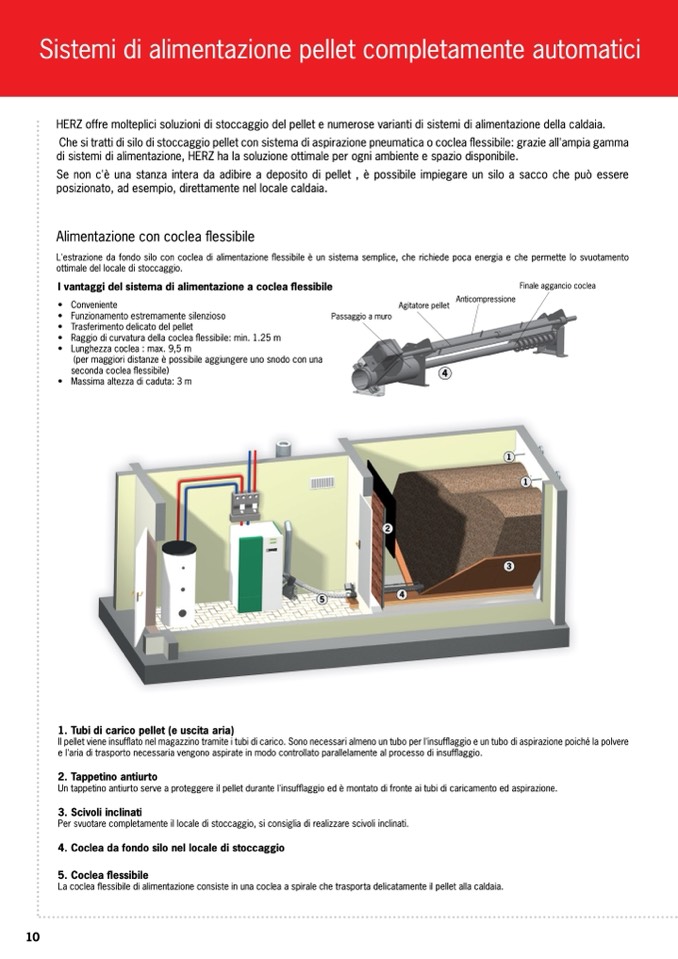

Sistemi di alimentazione pellet completamente automatici
HERZ offre molteplici soluzioni di stoccaggio del pellet e numerose varianti di sistemi di alimentazione della caldaia.
Che si tratti di silo di stoccaggio pellet con sistema di aspirazione pneumatica o coclea flessibile: grazie all'ampia gamma
di sistemi di alimentazione, HERZ ha la soluzione ottimale per ogni ambiente e spazio disponibile.
Se non c'è una stanza intera da adibire a deposito di pellet , è possibile impiegare un silo a sacco che può essere
posizionato, ad esempio, direttamente nel locale caldaia.
Alimentazione con coclea flessibile
L'estrazione da fondo silo con coclea di alimentazione flessibile è un sistema semplice, che richiede poca energia e che permette lo svuotamento
ottimale del locale di stoccaggio.
I vantaggi del sistema di alimentazione a coclea flessibile
Finale aggancio coclea
• Conveniente
• Funzionamento estremamente silenzioso
• Trasferimento delicato del pellet
• Raggio di curvatura della coclea flessibile: min. 1.25 m
• Lunghezza coclea : max. 9,5 m
(per maggiori distanze è possibile aggiungere uno snodo con una
seconda coclea flessibile)
Anticompressione
Agitatore pellet
4
4
Il pellet viene insufflato nel magazzino tramite i tubi di carico. Sono necessari almeno un tubo per l'insufflaggio e un tubo di aspirazione poiché la polvere
e l'aria di trasporto necessaria vengono aspirate in modo controllato parallelamente al processo di insufflaggio.
2. Tappetino antiurto
Un tappetino antiurto serve a proteggere il pellet durante l'insufflaggio ed è montato di fronte ai tubi di caricamento ed aspirazione.
3. Scivoli inclinati
Per svuotare completamente il locale di stoccaggio, si consiglia di realizzare scivoli inclinati.
4. Coclea da fondo silo nel locale di stoccaggio
5. Coclea flessibile
La coclea flessibile di alimentazione consiste in una coclea a spirale che trasporta delicatamente il pellet alla caldaia.
Passaggio a muro
• Massima altezza di caduta: 3 m
1. Tubi di carico pellet (e uscita aria)
5
2
1
1
3
10
