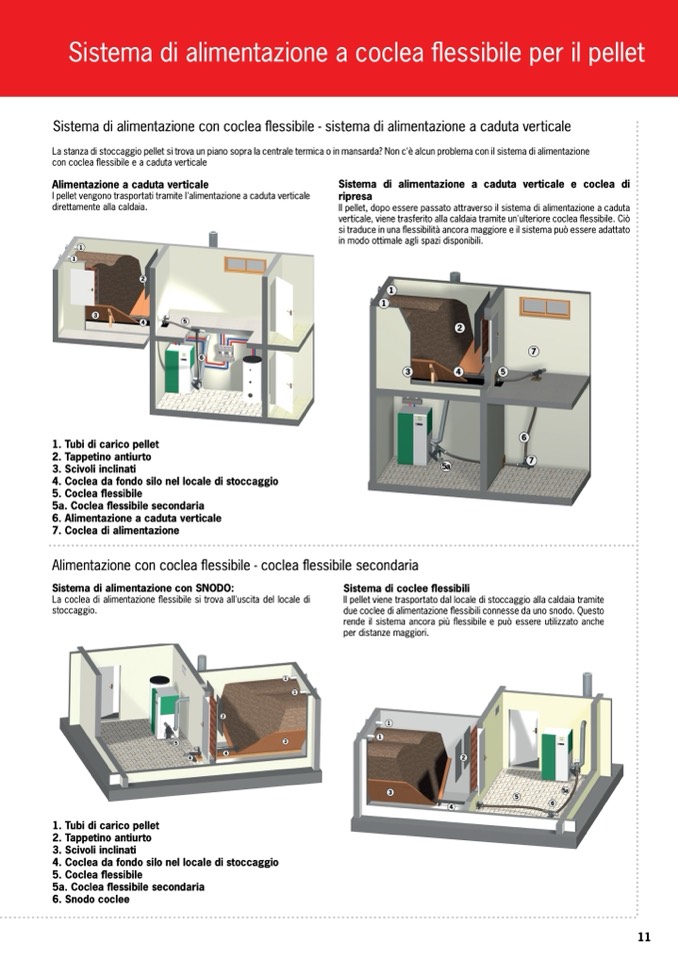

Sistema di alimentazione a coclea flessibile per il pellet

Sistema di alimentazione con coclea flessibile - sistema di alimentazione a caduta verticale

La stanza di stoccaggio pellet si trova un piano sopra la centrale termica o in mansarda? Non c'

è alcun problema con il sistema di alimentazione

con coclea flessibile e a caduta verticale

Alimentazione a caduta verticale

I pellet vengono trasportati tramite l'alimentazione a caduta verticale

direttamente alla caldaia.

Sistema di alimentazione a caduta verticale e coclea di

ripresa

Il pellet, dopo essere passato attraverso il sistema di alimentazione a caduta

verticale, viene trasferito alla caldaia tramite un'ulteriore coclea flessibile. Ciò

si traduce in una flessibilità ancora maggiore e il sistema può essere adattato

in modo ottimale agli spazi disponibili.

1

1

3

2

4

5

6

1

1

1. Tubi di carico pellet

2. Tappetino antiurto

3. Scivoli inclinati

4. Coclea da fondo silo nel locale di stoccaggio

5. Coclea flessibile

5a. Coclea flessibile secondaria

6. Alimentazione a caduta verticale

7. Coclea di alimentazione

5a

6

7

2

7

3

4

5

Alimentazione con coclea flessibile - coclea flessibile secondaria

Sistema di alimentazione con SNODO:

La coclea di alimentazione flessibile si trova all'uscita del locale di

stoccaggio.

Sistema di coclee flessibili

5

1. Tubi di carico pellet

2. Tappetino antiurto

3. Scivoli inclinati

4. Coclea da fondo silo nel locale di stoccaggio

5. Coclea flessibile

5a. Coclea flessibile secondaria

6. Snodo coclee

2

4

1

1

Il pellet viene trasportato dal locale di stoccaggio alla caldaia tramite

due coclee di alimentazione flessibili connesse da uno snodo. Questo

rende il sistema ancora più flessibile e può essere utilizzato anche

per distanze maggiori.

1

1

3

6

2

3

5

5a

6

4

11
