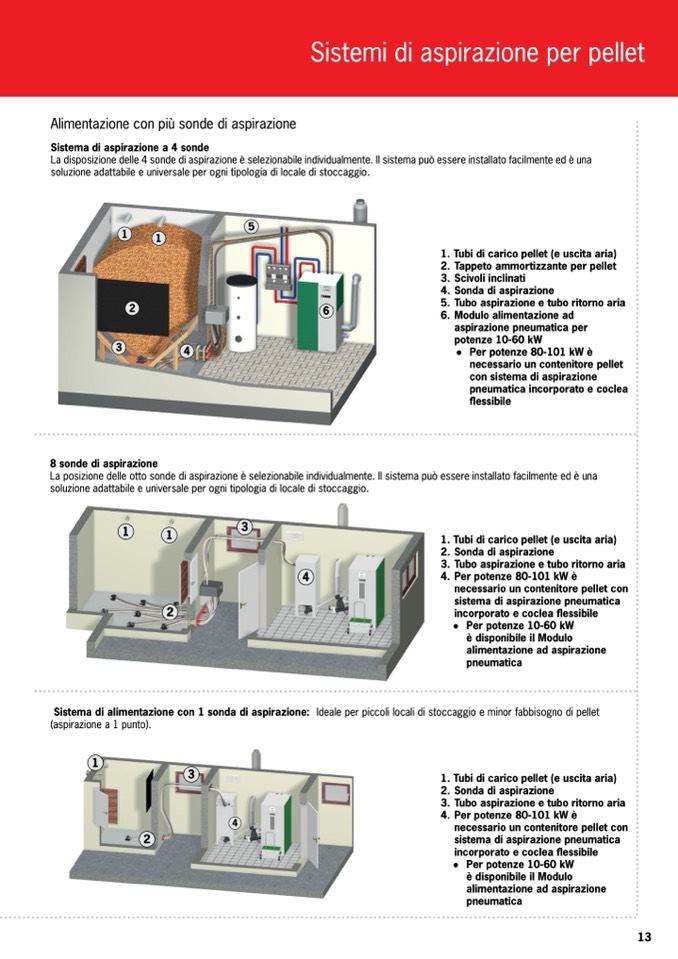

Sistemi di aspirazione per pellet

Alimentazione con più sonde di aspirazione

Sistema di aspirazione a 4 sonde

La disposizione delle 4 sonde di aspirazione è selezionabile individualmente. Il sistema può essere installato facilmente ed è una

soluzione adattabile e universale per ogni tipologia di locale di stoccaggio.

1

2

3

8 sonde di aspirazione

5

1

4

6

3.

4.

5.

6.

Scivoli inclinati

Sonda di aspirazione

Tubo aspirazione e tubo ritorno aria

Modulo alimentazione ad

aspirazione pneumatica per

potenze 10-60 kW

● Per potenze 80-101 kW è

necessario un contenitore pellet

con sistema di aspirazione

pneumatica incorporato e coclea

flessibile

1. Tubi di carico pellet (e uscita aria)

2. Tappeto ammortizzante per pellet

La posizione delle otto sonde di aspirazione è selezionabile individualmente. Il sistema può essere installato facilmente ed è una

soluzione adattabile e universale per ogni tipologia di locale di stoccaggio.

1

3

4

1

1

2

3

1. Tubi di carico pellet (e uscita aria)

2. Sonda di aspirazione

3. Tubo aspirazione e tubo ritorno aria

4. Per potenze 80-101 kW è

necessario un contenitore pellet con

sistema di aspirazione pneumatica

incorporato e coclea flessibile

● Per potenze 10-60 kW

è disponibile il Modulo

alimentazione ad aspirazione

pneumatica

2

1. Tubi di carico pellet (e uscita aria)

2. Sonda di aspirazione

3. Tubo aspirazione e tubo ritorno aria

4. Per potenze 80-101 kW è

necessario un contenitore pellet con

sistema di aspirazione pneumatica

incorporato e coclea flessibile

● Per potenze 10-60 kW

è disponibile il Modulo

alimentazione ad aspirazione

pneumatica

4

Sistema di alimentazione con 1 sonda di aspirazione: Ideale per piccoli locali di stoccaggio e minor fabbisogno di pellet

(aspirazione a 1 punto).

13
