FISSAGGIO DI SANITARI PER CARTONGESSO

FISSAGGI PER SANITARI

TDW

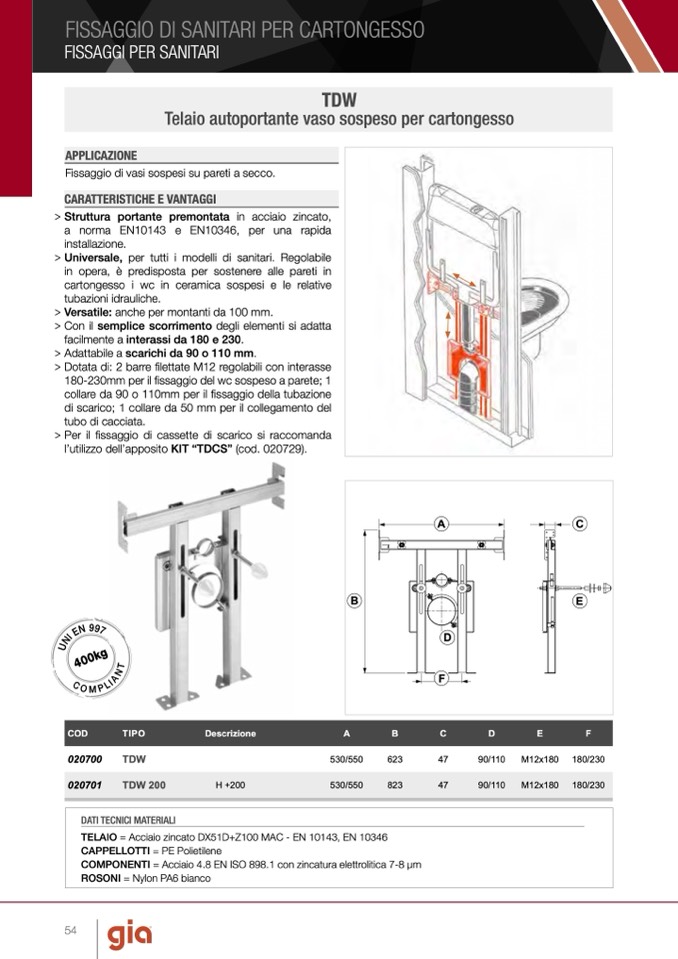

Telaio autoportante vaso sospeso per cartongesso

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

A

C

B

E

D

F

E

L

I

N

400kg

P

N

I

A

U

N

T

7

C

9

O

COD

TIPO

Descrizione

A

B

C

D

E

F

Fissaggio di vasi sospesi su pareti a secco.

> Struttura portante premontata in acciaio zincato,

a norma EN10143 e EN10346, per una rapida

installazione.

> Universale, per tutti i modelli di sanitari. Regolabile

in opera, è predisposta per sostenere alle pareti in

cartongesso i wc in ceramica sospesi e le relative

tubazioni idrauliche.

> Versatile: anche per montanti da 100 mm.

> Con il semplice scorrimento degli elementi si adatta

facilmente a interassi da 180 e 230.

> Adattabile a scarichi da 90 o 110 mm.

> Dotata di: 2 barre filettate M12 regolabili con interasse

180-230mm per il fissaggio del wc sospeso a parete; 1

collare da 90 o 110mm per il fissaggio della tubazione

di scarico; 1 collare da 50 mm per il collegamento del

tubo di cacciata.

> Per il fissaggio di cassette di scarico si raccomanda

l’utilizzo dell’apposito KIT “TDCS” (cod. 020729).

9

M

020700

TDW

530/550

623

47

90/110

M12x180

180/230

020701

TDW 200

H +200

530/550

823

47

90/110

M12x180

180/230

DATI TECNICI MATERIALI

TELAIO = Acciaio zincato DX51D+Z100 MAC - EN 10143, EN 10346

CAPPELLOTTI = PE Polietilene

COMPONENTI = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm

ROSONI = Nylon PA6 bianco

54
