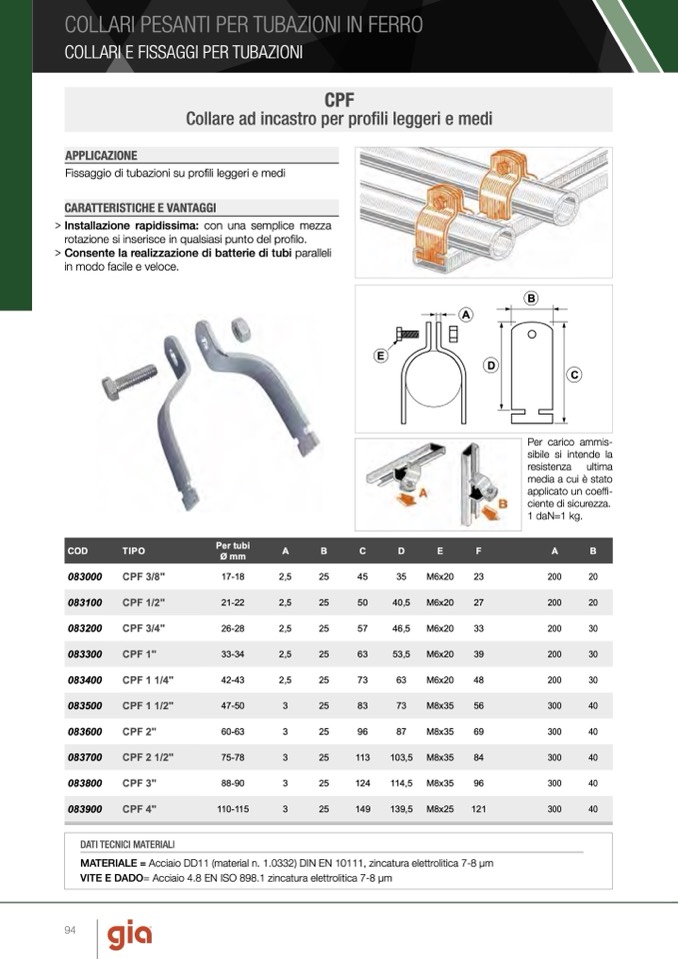

COLLARI PESANTI PER TUBAZIONI IN FERRO

COLLARI E FISSAGGI PER TUBAZIONI

CPF

Collare ad incastro per profili leggeri e medi

PF - PF1 - PF2 - PF7

APPLICAZIONE

Fissaggio di tubazioni su profili leggeri e medi

CARATTERISTICHE E VANTAGGI

> Installazione rapidissima: con una semplice mezza

rotazione si inserisce in qualsiasi punto del profilo.

> Consente la realizzazione di batterie di tubi paralleli

in modo facile e veloce.

E

B

A

D

C

COD

TIPO

Per tubi

Ø mm

A

B

C

D

E

F

A

B

083000

CPF 3/8"

17-18

2,5

25

45

35

M6x20

23

Per carico ammis-

sibile si intende la

resistenza ultima

media a cui è stato

applicato un coeffi-

ciente di sicurezza.

1 daN=1 kg.

200

20

083100

CPF 1/2"

21-22

2,5

25

50

40,5

M6x20

27

200

20

083200

CPF 3/4"

26-28

2,5

25

57

46,5

M6x20

33

200

30

083300

CPF 1"

33-34

2,5

25

63

53,5

M6x20

39

200

30

083400

CPF 1 1/4"

42-43

2,5

25

73

63

M6x20

48

200

30

083500

CPF 1 1/2"

47-50

3

25

83

73

M8x35

56

300

40

083600

CPF 2"

60-63

3

25

96

87

M8x35

69

300

40

083700

CPF 2 1/2"

75-78

3

25

113

103,5

M8x35

84

300

40

083800

CPF 3"

88-90

3

25

124

114,5

M8x35

96

300

40

083900

CPF 4"

110-115

3

25

149

139,5

M8x25

121

300

40

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 (material n. 1.0332) DIN EN 10111, zincatura elettrolitica 7-8 μm

VITE E DADO= Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm
