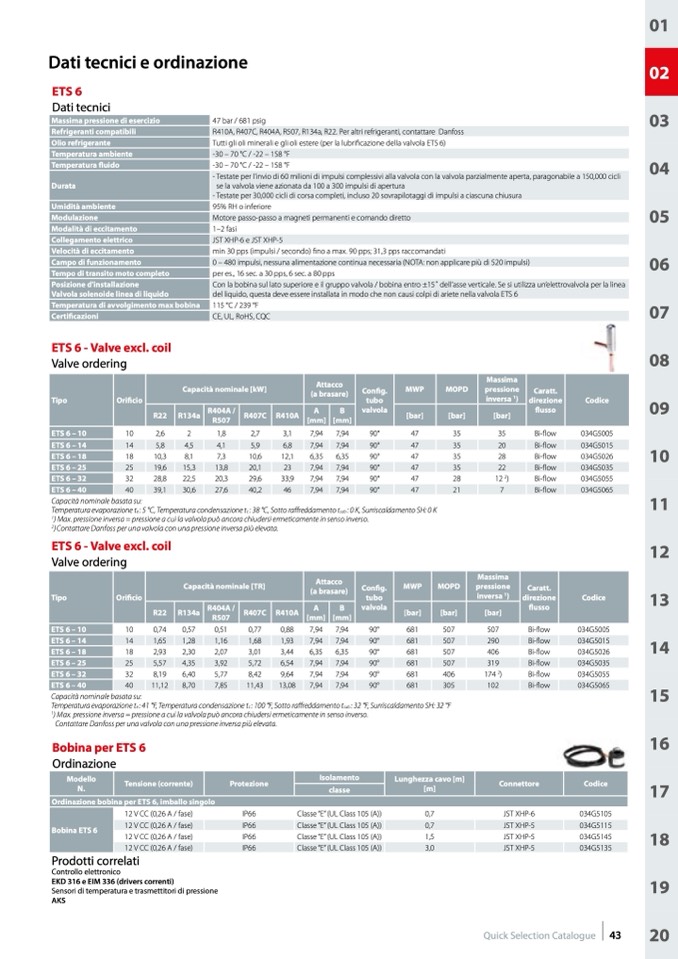

Dati tecnici e ordinazione

ETS 6

Dati tecnici

Massima pressione di esercizio

47 bar / 681 psig

Refrigeranti compatibili

R410A, R407C, R404A, R507, R134a, R22. Per altri refrigeranti, contattare Danfoss

Olio refrigerante

Tutti gli oli minerali e gli oli estere (per la lubrificazione della valvola ETS 6)

Temperatura ambiente

-30 – 70 °C / -22 – 158 °F

Temperatura fluido

-30 – 70 °C / -22 – 158 °F

Durata

- Testate per l’invio di 60 milioni di impulsi complessivi alla valvola con la valvola parzialmente aperta, paragonabile a 150,000 cicli

se la valvola viene azionata da 100 a 300 impulsi di apertura

- Testate per 30,000 cicli di corsa completi, incluso 20 sovrapilotaggi di impulsi a ciascuna chiusura

Umidità ambiente

95% RH o inferiore

Modulazione

Motore passo-passo a magneti permanenti e comando diretto

Modalità di eccitamento

1–2 fasi

Collegamento elettrico

JST XHP-6 e JST XHP-5

Velocità di eccitamento

min 30 pps (impulsi / secondo) fino a max. 90 pps; 31,3 pps raccomandati

Campo di funzionamento

0 – 480 impulsi, nessuna alimentazione continua necessaria (NOTA: non applicare più di 520 impulsi)

Tempo di transito moto completo

per es., 16 sec. a 30 pps, 6 sec. a 80 pps

Posizione d'installazione

Valvola solenoide linea di liquido

Con la bobina sul lato superiore e il gruppo valvola / bobina entro ±15 ̊ dell’asse verticale. Se si utilizza un’elettrovalvola per la linea

del liquido, questa deve essere installata in modo che non causi colpi di ariete nella valvola ETS 6

Temperatura di avvolgimento max bobina

115 °C / 239 °F

Certificazioni

CE, UL, RoHS, CQC

ETS 6 - Valve excl. coil

Valve ordering

Tipo

Orificio

Capacità nominale [kW]

Attacco

(a brasare)

Config.

tubo

valvola

MWP

MOPD

Massima

pressione

inversa

1

)

Caratt.

direzione

flusso

Codice

R22

R134a

R404A /

R507

R407C

R410A

A

[mm]

B

[mm]

[bar]

[bar]

[bar]

ETS 6 – 10

10

2,6

2

1,8

2,7

3,1

7,94

7,94

90°

47

35

35

Bi-flow

034G5005

ETS 6 – 14

14

5,8

4,5

4,1

5,9

6,8

7,94

7,94

90°

47

35

20

Bi-flow

034G5015

ETS 6 – 18

18

10,3

8,1

7,3

10,6

12,1

6,35

6,35

90°

47

35

28

Bi-flow

034G5026

ETS 6 – 25

25

19,6

15,3

13,8

20,1

23

7,94

7,94

90°

47

35

22

Bi-flow

034G5035

ETS 6 – 32

32

28,8

22,5

20,3

29,6

33,9

7,94

7,94

90°

47

28

12

2

)

Bi-flow

034G5055

ETS 6 – 40

40

39,1

30,6

27,6

40,2

46

7,94

7,94

90°

47

21

7

Bi-flow

034G5065

Capacità nominale basata su:

Temperatura evaporazione t

e

: 5 °C, Temperatura condensazione t

c

: 38 °C, Sotto raffreddamento t

sub

: 0 K, Surriscaldamento SH: 0 K

1

) Max. pressione inversa = pressione a cui la valvola può ancora chiudersi ermeticamente in senso inverso.

2

) Contattare Danfoss per una valvola con una pressione inversa pi

ù elevata.

ETS 6 - Valve excl. coil

Valve ordering

Capacità nominale basata su:

Temperatura evaporazione t

e

: 41 °F, Temperatura condensazione t

c

: 100 °F, Sotto raffreddamento t

sub

: 32 °F, Surriscaldamento SH: 32 °F

1

) Max. pressione inversa = pressione a cui la valvola può ancora chiudersi ermeticamente in senso inverso.

Contattare Danfoss per una valvola con una pressione inversa più elevata.

Bobina per ETS 6

Ordinazione

Tipo

Orificio

Capacità nominale [TR]

Attacco

(a brasare)

Config.

tubo

valvola

MWP

MOPD

Massima

pressione

inversa

1

)

Caratt.

direzione

flusso

Codice

R22

R134a

R404A /

R507

R407C

R410A

A

[mm]

B

[mm]

[bar]

[bar]

[bar]

ETS 6 – 10

10

0,74

0,57

0,51

0,77

0,88

7,94

7,94

90°

681

507

507

Bi-flow

034G5005

ETS 6 – 14

14

1,65

1,28

1,16

1,68

1,93

7,94

7,94

90°

681

507

290

Bi-flow

034G5015

ETS 6 – 18

18

2,93

2,30

2,07

3,01

3,44

6,35

6,35

90°

681

507

406

Bi-flow

034G5026

ETS 6 – 25

25

5,57

4,35

3,92

5,72

6,54

7,94

7,94

90°

681

507

319

Bi-flow

034G5035

ETS 6 – 32

32

8,19

6,40

5,77

8,42

9,64

7,94

7,94

90°

681

406

174

2

)

Bi-flow

034G5055

ETS 6 – 40

40

11,12

8,70

7,85

11,43

13,08

7,94

7,94

90°

681

305

102

Bi-flow

034G5065

Modello

N.

Tensione (corrente)

Protezione

Isolamento

Lunghezza cavo [m]

[m]

Connettore

Codice

classe

Ordinazione bobina per ETS 6, imballo singolo

Bobina ETS 6

12 V CC (0,26 A / fase)

IP66

Classe “E” (UL Class 105 (A))

0,7

JST XHP-6

034G5105

12 V CC (0,26 A / fase)

IP66

Classe “E” (UL Class 105 (A))

0,7

JST XHP-5

034G5115

12 V CC (0,26 A / fase)

IP66

Classe “E” (UL Class 105 (A))

1,5

JST XHP-5

034G5145

12 V CC (0,26 A / fase)

IP66

Classe “E” (UL Class 105 (A))

3,0

JST XHP-5

034G5135

Prodotti correlati

Controllo elettronico

EKD 316 e EIM 336 (drivers correnti)

Sensori di temperatura e trasmettitori di pressione

AKS
