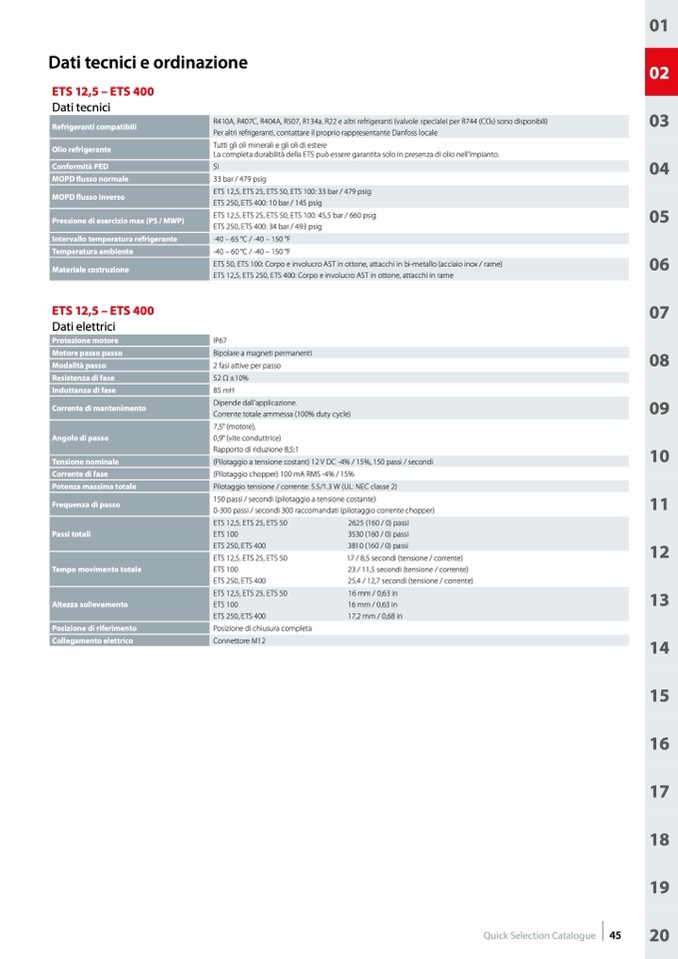

Dati tecnici e ordinazione
ETS 12,5 – ETS 400
Dati tecnici
Refrigeranti compatibili
R410A, R407C, R404A, R507, R134a, R22 e altri refrigeranti (valvole specialei per R744 (CO2) sono disponibili)
Per altri refrigeranti, contattare il proprio rappresentante Danfoss locale
Olio refrigerante
Tutti gli oli minerali e gli oli di estere
La completa durabilità della ETS può essere garantita solo in presenza di olio nell’impianto.
Conformità PED
Sì
MOPD flusso normale
33 bar / 479 psig
MOPD flusso inverso
ETS 12,5, ETS 25, ETS 50, ETS 100: 33 bar / 479 psig
ETS 250, ETS 400: 10 bar / 145 psig
Pressione di esercizio max (PS / MWP)
ETS 12,5, ETS 25, ETS 50, ETS 100: 45,5 bar / 660 psig
ETS 250, ETS 400: 34 bar / 493 psig
Intervallo temperatura refrigerante
-40 – 65 °C / -40 – 150 °F
Temperatura ambiente
-40 – 60 °C / -40 – 150 °F
Materiale costruzione
ETS 50, ETS 100: Corpo e involucro AST in ottone, attacchi in bi-metallo (acciaio inox / rame)
ETS 12,5, ETS 250, ETS 400: Corpo e involucro AST in ottone, attacchi in rame
ETS 12,5 – ETS 400
Dati elettrici
Protezione motore
IP67
Motore passo passo
Bipolare a magneti permanenti
Modalità passo
2 fasi attive per passo
Resistenza di fase
52 Ω ±10%
Induttanza di fase
85 mH
Corrente di mantenimento
Dipende dall’applicazione.
Corrente totale ammessa (100% duty cycle)
Angolo di passo
7,5° (motore),
0,9° (vite conduttrice)
Rapporto di riduzione 8,5:1
Tensione nominale
(Pilotaggio a tensione costant) 12 V DC -4% / 15%, 150 passi / secondi
Corrente di fase
(Pilotaggio chopper) 100 mA RMS -4% / 15%
Potenza massima totale
Pilotaggio tensione / corrente: 5.5/1.3 W (UL: NEC classe 2)
Frequenza di passo
150 passi / secondi (pilotaggio a tensione costante)
0-300 passi / secondi 300 raccomandati (pilotaggio corrente chopper)
Passi totali
ETS 12,5, ETS 25, ETS 50
ETS 100
ETS 250, ETS 400
2625 (160 / 0) passi
3530 (160 / 0) passi
3810 (160 / 0) passi
Tempo movimento totale
ETS 12,5, ETS 25, ETS 50
ETS 100
ETS 250, ETS 400
17 / 8,5 secondi (tensione / corrente)
23 / 11,5 secondi (tensione / corrente)
25,4 / 12,7 secondi (tensione / corrente)
Altezza sollevamento
ETS 12,5, ETS 25, ETS 50
ETS 100
ETS 250, ETS 400
16 mm / 0,63 in
16 mm / 0,63 in
17,2 mm / 0,68 in
Posizione di riferimento
Posizione di chiusura completa
Collegamento elettrico
Connettore M12
