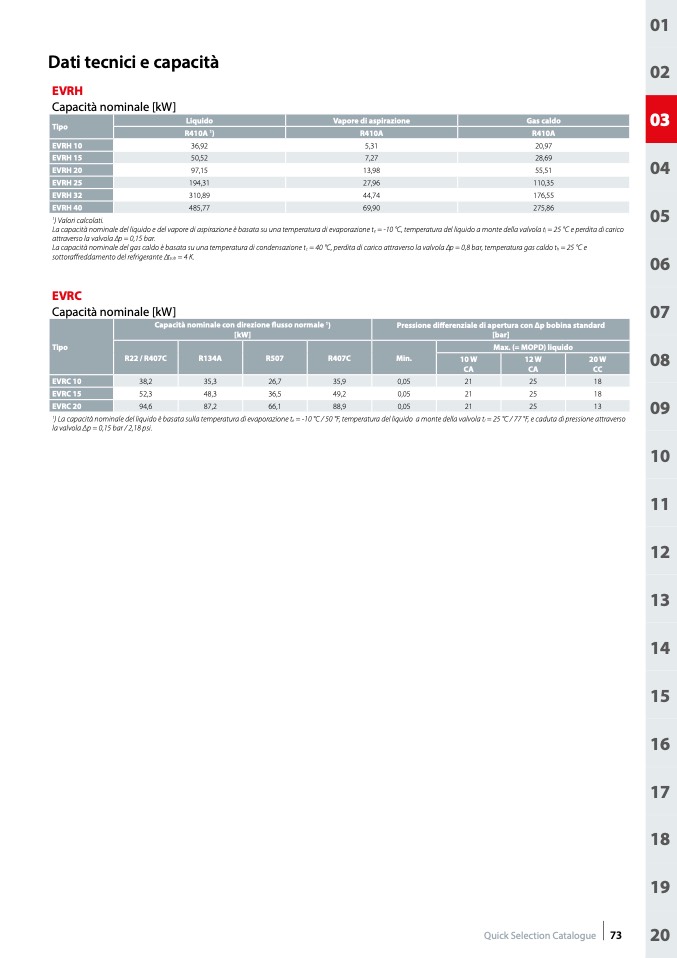

Dati tecnici e capacità
EVRH
Capacità nominale [kW]
Tipo
Liquido
Vapore di aspirazione
Gas caldo
R410A
1
)
R410A
R410A
EVRH 10
36,92
5,31
20,97
EVRH 15
50,52
7,27
28,69
EVRH 20
97,15
13,98
55,51
EVRH 25
194,31
27,96
110,35
EVRH 32
310,89
44,74
176,55
EVRH 40
485,77
69,90
275,86
1
) Valori calcolati.
La capacità nominale del liquido e del vapore di aspirazione è basata su una temperatura di evaporazione t
e
= -10 °C, temperatura del liquido a monte della valvola t
l
= 25 °C e perdita di carico
attraverso la valvola ∆p = 0,15 bar.
La capacità nominale del gas caldo è basata su una temperatura di condensazione t
c
= 40 °C, perdita di carico attraverso la valvola ∆p = 0,8 bar, temperatura gas caldo t
h
= 25 °C e
sottoraffreddamento del refrigerante ∆t
sub
= 4 K.
EVRC
Capacità nominale [kW]
Tipo
Capacità nominale con direzione flusso normale
1
)
[kW]
Pressione differenziale di apertura con Δp bobina standard
[bar]
R22 / R407C
R134A
R507
R407C
Min.
Max. (= MOPD) liquido
10 W
CA
12 W
CA
20 W
CC
EVRC 10
38,2
35,3
26,7
35,9
0,05
21
25
18
EVRC 15
52,3
48,3
36,5
49,2
0,05
21
25
18
EVRC 20
94,6
87,2
66,1
88,9
0,05
21
25
13
1
) La capacità nominale del liquido è basata sulla temperatura di evaporazione t
e
= -10 °C / 50 °F, temperatura del liquido a monte della valvola t
I
= 25 °C / 77 °F, e caduta di pressione attraverso
la valvola Δp = 0,15 bar / 2,18 psi.
Quick Selection Catalogue 73
