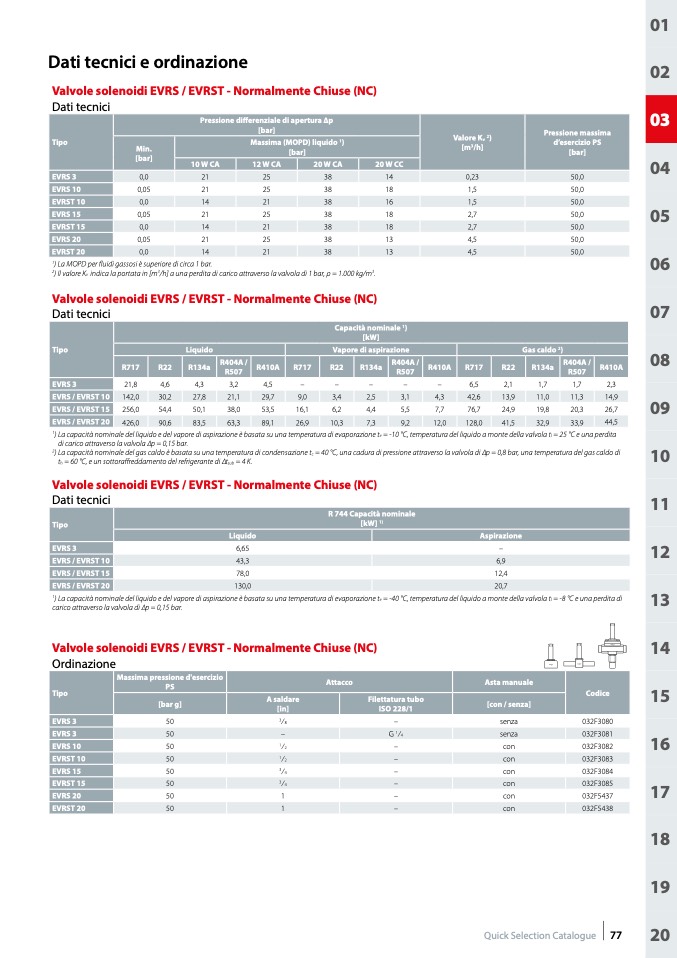

Dati tecnici e ordinazione
Valvole solenoidi EVRS / EVRST - Normalmente Chiuse (NC)
Dati tecnici
Tipo
Pressione differenziale di apertura ∆p
[bar]
Valore K
v
2
)
[m
3
/h]
Pressione massima
d’esercizio PS
[bar]
Min.
[bar]
Massima (MOPD) liquido
1
)
[bar]
10 W CA
12 W CA
20 W CA
20 W CC
EVRS 3
0,0
21
25
38
14
0,23
50,0
EVRS 10
0,05
21
25
38
18
1,5
50,0
EVRST 10
0,0
14
21
38
16
1,5
50,0
EVRS 15
0,05
21
25
38
18
2,7
50,0
EVRST 15
0,0
14
21
38
18
2,7
50,0
EVRS 20
0,05
21
25
38
13
4,5
50,0
EVRST 20
0,0
14
21
38
13
4,5
50,0
1
) La MOPD per fluidi gassosi
è superiore di circa 1 bar.
2
) Il valore K
v
indica la portata in [m
3
/h] a una perdita di carico attraverso la valvola di 1 bar, ρ = 1.000 kg/m
3
.
Valvole solenoidi EVRS / EVRST - Normalmente Chiuse (NC)
Dati tecnici
Tipo
Capacità nominale
1
)
[kW]
Liquido
Vapore di aspirazione
Gas caldo
2
)
R717
R22
R134a
R404A /
R507
R410A
R717
R22
R134a
R404A /
R507
R410A
R717
R22
R134a
R404A /
R507
R410A
EVRS 3
21,8
4,6
4,3
3,2
4,5
–
–
–
–
–
6,5
2,1
1,7
1,7
2,3
EVRS / EVRST 10
142,0
30,2
27,8
21,1
29,7
9,0
3,4
2,5
3,1
4,3
42,6
13,9
11,0
11,3
14,9
EVRS / EVRST 15
256,0
54,4
50,1
38,0
53,5
16,1
6,2
4,4
5,5
7,7
76,7
24,9
19,8
20,3
26,7
EVRS / EVRST 20
426,0
90,6
83,5
63,3
89,1
26,9
10,3
7,3
9,2
12,0
128,0
41,5
32,9
33,9
44,5
1
) La capacità nominale del liquido e del vapore di aspirazione
è basata su una temperatura di evaporazione t
e
= -10 °C, temperatura del liquido a monte della valvola t
l
= 25 °C e una perdita
di carico attraverso la valvola ∆p = 0,15 bar.
2
) La capacità nominale del gas caldo è basata su una temperatura di condensazione t
c
= 40 °C, una cadura di pressione attraverso la valvola di ∆p = 0,8 bar, una temperatura del gas caldo di
t
h
= 60 °C, e un sottoraffreddamento del refrigerante di ∆t
sub
= 4 K.
Valvole solenoidi EVRS / EVRST - Normalmente Chiuse (NC)
Dati tecnici
Tipo
R 744 Capacità nominale
[kW]
1)
Liquido
Aspirazione
EVRS 3
6,65
–
EVRS / EVRST 10
43,3
6,9
EVRS / EVRST 15
78,0
12,4
EVRS / EVRST 20
130,0
20,7
1
) La capacità nominale del liquido e del vapore di aspirazione è basata su una temperatura di evaporazione t
e
= -40 °C, temperatura del liquido a monte della valvola t
l
= -8 °C e una perdita di
carico attraverso la valvola di ∆p = 0,15 bar.
Valvole solenoidi EVRS / EVRST - Normalmente Chiuse (NC)
Ordinazione
Massima pressione d'esercizio
Tipo
PS
Attacco
Asta manuale
Codice
032F3080
032F3081
032F3082
032F3083
032F3084
032F3085
032F5437
032F5438
[bar g]
A saldare
[in]
Filettatura tubo
ISO 228/1
[con / senza]
EVRS 3
50
3
⁄
8
–
senza
EVRS 3
50
–
G
1
⁄
4
senza
EVRS 10
50
1
⁄
2
–
con
EVRST 10
50
1
⁄
2
–
con
EVRS 15
50
3
⁄
4
–
con
EVRST 15
50
3
⁄
4
–
con
EVRS 20
50
1
–
con
EVRST 20
50
1
–
con
