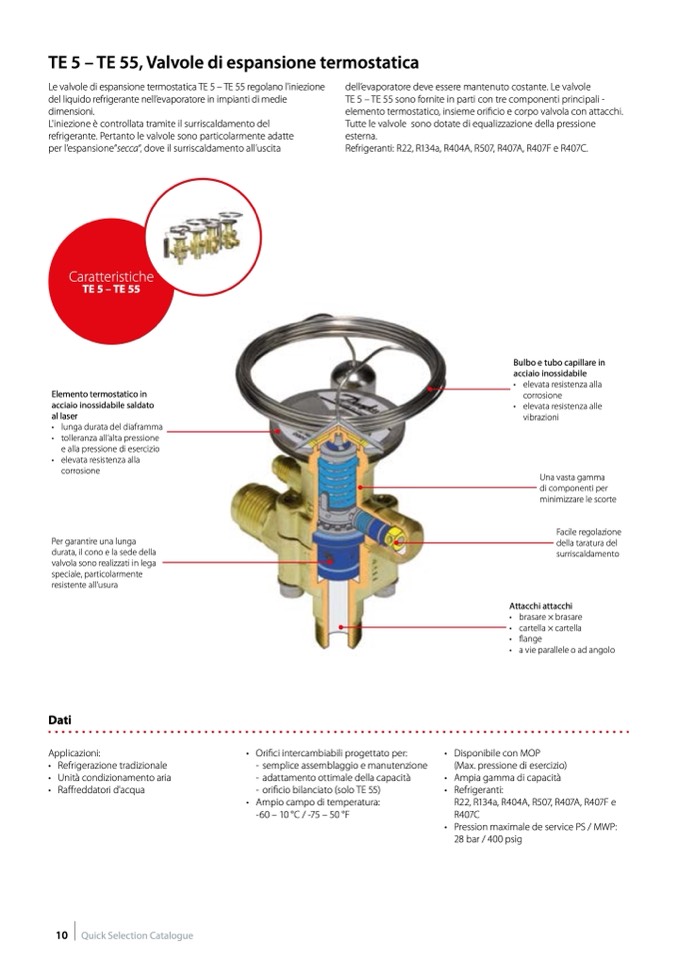

TE 5 – TE 55, Valvole di espansione termostatica
Le valvole di espansione termostatica TE 5 – TE 55 regolano l'iniezione
del liquido refrigerante nell’evaporatore in impianti di medie
dimensioni.
L'iniezione è controllata tramite il surriscaldamento del
refrigerante. Pertanto le valvole sono particolarmente adatte
per l’espansione“secca“, dove il surriscaldamento all’uscita
Caratteristiche
TE 5 – TE 55
Elemento termostatico in
acciaio inossidabile saldato
al laser
• lunga durata del diaframma
• tolleranza all’alta pressione
e alla pressione di esercizio
• elevata resistenza alla
corrosione
Per garantire una lunga
durata, il cono e la sede della
valvola sono realizzati in lega
speciale, particolarmente
resistente all’usura
Dati
Applicazioni:
dell’evaporatore deve essere mantenuto costante. Le valvole
TE 5 – TE 55 sono fornite in parti con tre componenti principali -
elemento termostatico, insieme orificio e corpo valvola con attacchi.
Tutte le valvole sono dotate di equalizzazione della pressione
esterna.
Refrigeranti: R22, R134a, R404A, R507, R407A, R407F e R407C.
•
•
•
Refrigerazione tradizionale
Unità condizionamento aria
Raffreddatori d'acqua
•
•
Orifici intercambiabili
- semplice assemblaggio e manutenzione
- adattamento ottimale della capacità
- orificio bilanciato (solo TE 55)
Ampio campo di temperatura:
-60 – 10 °C / -75 – 50 °F
Bulbo e tubo capillare in
acciaio inossidabile
• elevata resistenza alla
corrosione
• elevata resistenza alle
vibrazioni
Una vasta gamma
di componenti per
minimizzare le scorte
Facile regolazione
della taratura del
surriscaldamento
Attacchi attacchi
• brasare × brasare
• cartella × cartella
• flange
• a vie parallele o ad angolo
Disponibile con MOP
(Max. pressione di esercizio)
Ampia gamma di capacità
Refrigeranti:
R22, R134a, R404A, R507, R407A, R407F e
R407C
Pression maximale de service PS / MWP:
28 bar / 400 psig
progettato per:
•
•
•
•
10 Quick Selection Catalogue
