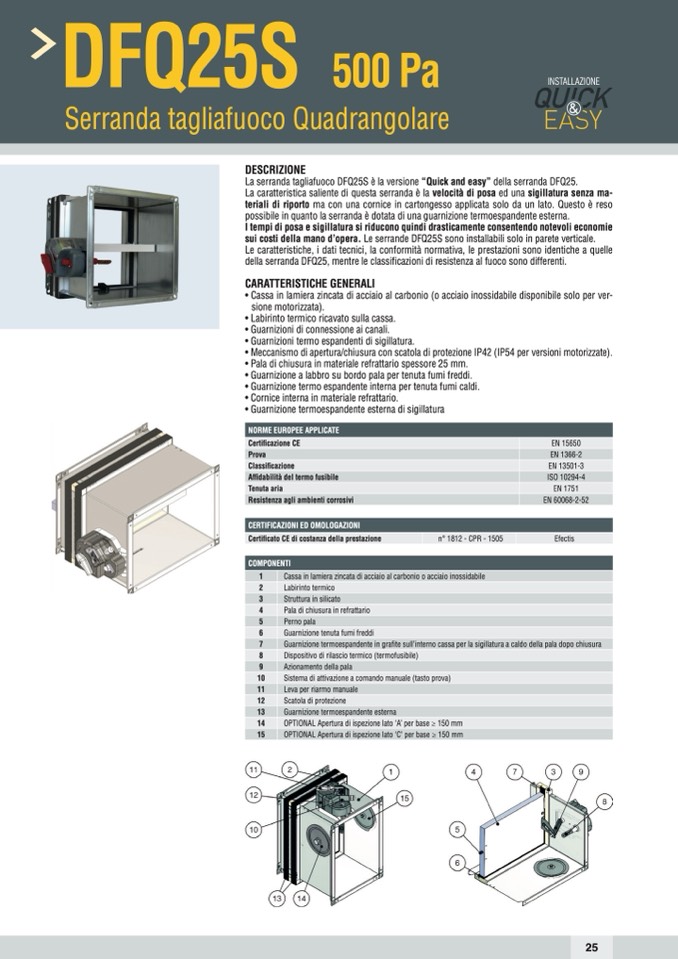

DFQ25S
500 Pa
Serranda tagliafuoco Quadrangolare
INSTALLAZIONE
DESCRIZIONE
La serranda tagliafuoco DFQ25S è la versione “Quick and easy” della serranda DFQ25.
La caratteristica saliente di questa serranda è la velocità di posa ed una sigillatura senza ma-
teriali di riporto ma con una cornice in cartongesso applicata solo da un lato. Questo è reso
possibile in quanto la serranda è dotata di una guarnizione termoespandente esterna.
I tempi di posa e sigillatura si riducono quindi drasticamente consentendo notevoli economie
sui costi della mano d’opera. Le serrande DFQ25S sono installabili solo in parete verticale.
Le caratteristiche, i dati tecnici, la conformità normativa, le prestazioni sono identiche a quelle
della serranda DFQ25, mentre le classificazioni di resistenza al fuoco sono differenti.
CARATTERISTICHE GENERALI
• Cassa in lamiera zincata di acciaio al carbonio (o acciaio inossidabile disponibile solo per ver-
sione motorizzata).
• Labirinto termico ricavato sulla cassa.
• Guarnizioni di connessione ai canali.
• Guarnizioni termo espandenti di sigillatura.
• Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate).
• Pala di chiusura in materiale refrattario spessore 25 mm.
• Guarnizione a labbro su bordo pala per tenuta fumi freddi.
• Guarnizione termo espandente interna per tenuta fumi caldi.
• Cornice interna in materiale refrattario.
• Guarnizione termoespandente esterna di sigillatura
NORME EUROPEE APPLICATE
Certificazione CE
EN 15650
Prova
EN 1366-2
Classificazione
EN 13501-3
Affidabilità del termo fusibile
ISO 10294-4
Tenuta aria
EN 1751
Resistenza agli ambienti corrosivi
EN 60068-2-52
CERTIFICAZIONI ED OMOLOGAZIONI
Certificato CE di costanza della prestazione n° 1812 - CPR - 1505
Efectis
COMPONENTI
1
Cassa in lamiera zincata di acciaio al carbonio o acciaio inossidabile
2
Labirinto termico
3
Struttura in silicato
4
Pala di chiusura in refrattario
5
Perno pala
6
Guarnizione tenuta fumi freddi
7
Guarnizione termoespandente in grafite sull’interno cassa per la sigillatura a caldo della pala dopo chiusura
8
Dispositivo di rilascio termico (termofusibile)
9
Azionamento della pala
10
Sistema di attivazione a comando manuale (tasto prova)
11
Leva per riarmo manuale
12
Scatola di protezione
13
Guarnizione termoespandente esterna
14
OPTIONAL Apertura di ispezione lato ‘A’ per base ≥ 150 mm
15
OPTIONAL Apertura di ispezione lato ‘C’ per base ≥ 150 mm
