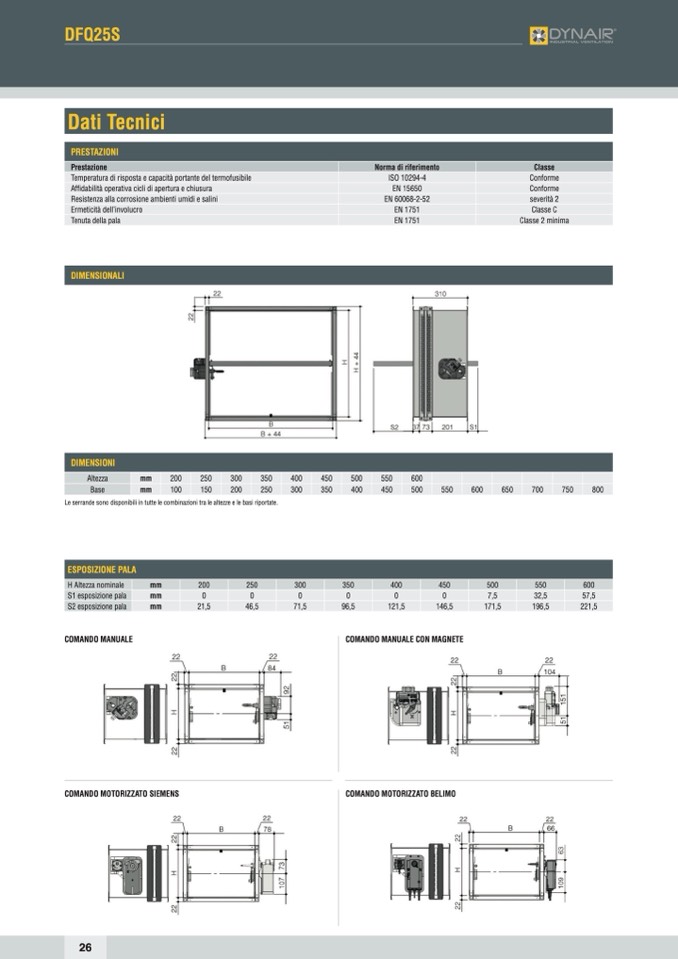

DFQ25S
Dati Tecnici
DIMENSIONALI
PRESTAZIONI
Prestazione
Norma di riferimento
Classe
Temperatura di risposta e capacità portante del termofusibile
ISO 10294-4
Conforme
Affidabilità operativa cicli di apertura e chiusura
EN 15650
Conforme
Resistenza alla corrosione ambienti umidi e salini
EN 60068-2-52
severità 2
Ermeticità dell’involucro
EN 1751
Classe C
Tenuta della pala
EN 1751
Classe 2 minima
DIMENSIONI
Altezza
Base
mm
mm
200
100
250
150
300
200
350
250
400
300
450
350
500
400
550
450
600
500
550 600
650 700
750
800
Le serrande sono disponibili in tutte le combinazioni tra le altezze e le basi riportate.
COMANDO MANUALE
COMANDO MANUALE CON MAGNETE
ESPOSIZIONE PALA
H Altezza nominale
mm 200 250
300 350 400
450 500
550
600
S1 esposizione pala
mm 0 0
0 0 0
0 7,5
32,5
57,5
S2 esposizione pala
mm 21,5 46,5
71,5 96,5 121,5
146,5 171,5
196,5
221,5
COMANDO MOTORIZZATO SIEMENS
COMANDO MOTORIZZATO BELIMO
26
