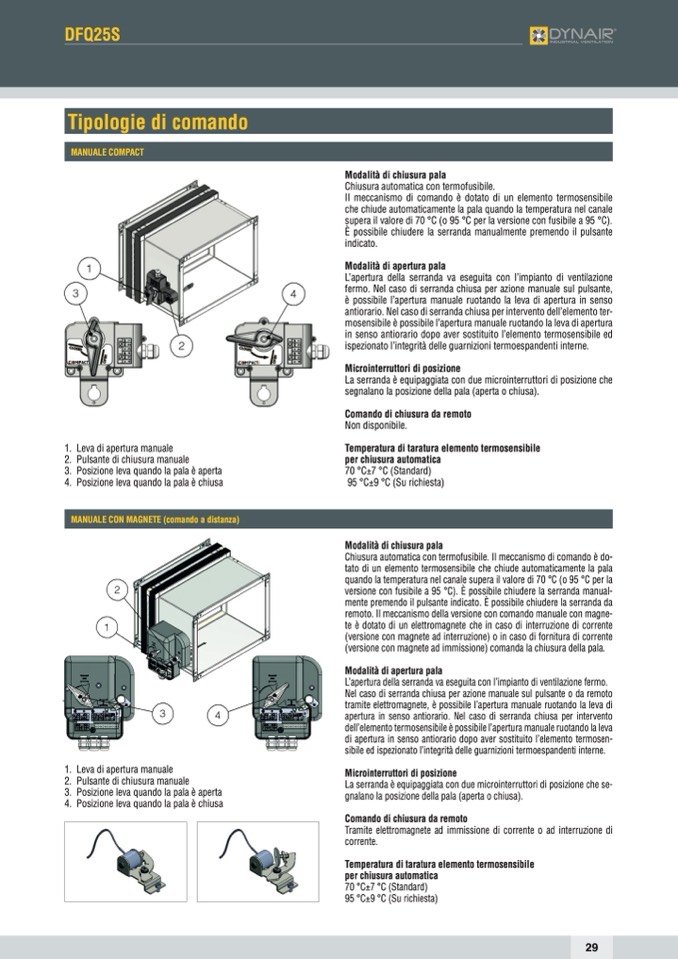

DFQ25S
Tipologie di comando
MANUALE COMPACT
1. Leva di apertura manuale
2. Pulsante di chiusura manuale
3. Posizione leva quando la pala è aperta
4. Posizione leva quando la pala è chiusa
MANUALE CON MAGNETE (comando a distanza)
Modalità di chiusura pala
Chiusura automatica con termofusibile.
Il meccanismo di comando è dotato di un elemento termosensibile
che chiude automaticamente la pala quando la temperatura nel canale
supera il valore di 70 °C (o 95 °C per la versione con fusibile a 95 °C).
È possibile chiudere la serranda manualmente premendo il pulsante
indicato.
Modalità di apertura pala
L’apertura della serranda va eseguita con l’impianto di ventilazione
fermo. Nel caso di serranda chiusa per azione manuale sul pulsante,
è possibile l’apertura manuale ruotando la leva di apertura in senso
antiorario. Nel caso di serranda chiusa per intervento dell’elemento ter-
mosensibile è possibile l’apertura manuale ruotando la leva di apertura
in senso antiorario dopo aver sostituito l’elemento termosensibile ed
ispezionato l’integrità delle guarnizioni termoespandenti interne.
Microinterruttori di posizione
La serranda è equipaggiata con due microinterruttori di posizione che
segnalano la posizione della pala (aperta o chiusa).
Comando di chiusura da remoto
Non disponibile.
Temperatura di taratura elemento termosensibile
per chiusura automatica
70 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
Modalità di chiusura pala
Chiusura automatica con termofusibile. Il meccanismo di comando è do-
tato di un elemento termosensibile che chiude automaticamente la pala
quando la temperatura nel canale supera il valore di 70 °C (o 95 °C per la
versione con fusibile a 95 °C). È possibile chiudere la serranda manual-
mente premendo il pulsante indicato. È possibile chiudere la serranda da
remoto. Il meccanismo della versione con comando manuale con magne-
te è dotato di un elettromagnete che in caso di interruzione di corrente
(versione con magnete ad interruzione) o in caso di fornitura di corrente
(versione con magnete ad immissione) comanda la chiusura della pala.
Modalità di apertura pala
L’apertura della serranda va eseguita con l’impianto di ventilazione fermo.
Nel caso di serranda chiusa per azione manuale sul pulsante o da remoto
tramite elettromagnete, è possibile l’apertura manuale ruotando la leva di
apertura in senso antiorario. Nel caso di serranda chiusa per intervento
dell’elemento termosensibile è possibile l’apertura manuale ruotando la leva
di apertura in senso antiorario dopo aver sostituito l’elemento termosen-
sibile ed ispezionato l’integrità delle guarnizioni termoespandenti interne.
Microinterruttori di posizione
La serranda è equipaggiata con due microinterruttori di posizione che se-
gnalano la posizione della pala (aperta o chiusa).
Comando di chiusura da remoto
Tramite elettromagnete ad immissione di corrente o ad interruzione di
corrente.
Temperatura di taratura elemento termosensibile
per chiusura automatica
70 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
1. Leva di apertura manuale
2. Pulsante di chiusura manuale
3. Posizione leva quando la pala è aperta
4. Posizione leva quando la pala è chiusa
