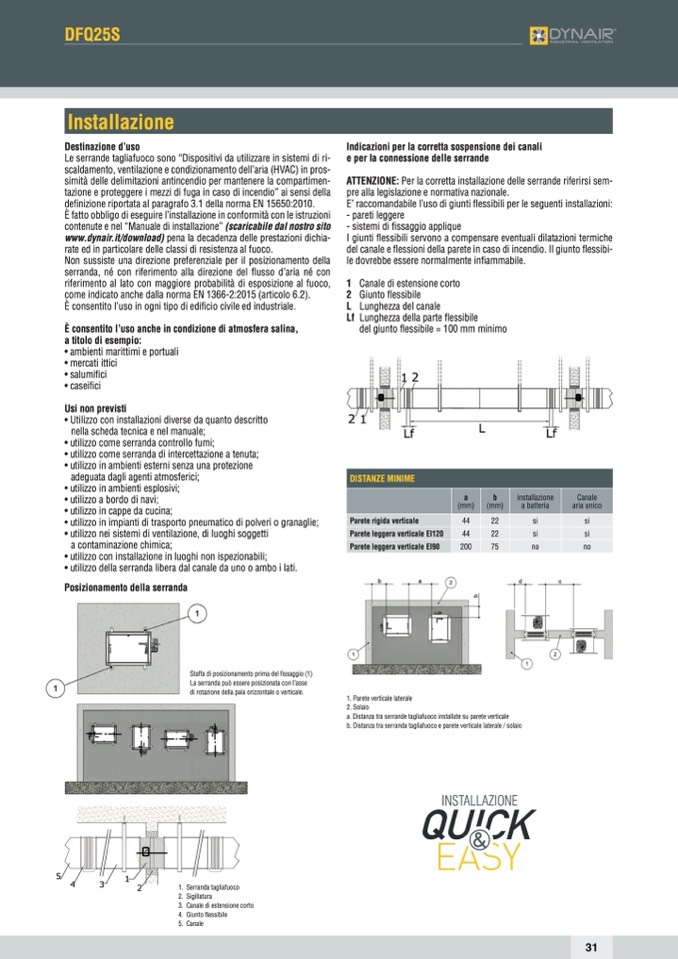

DFQ25S

Installazione

Destinazione d’uso

Le serrande tagliafuoco sono “Dispositivi da utilizzare in sistemi di ri-

scaldamento, ventilazione e condizionamento dell’aria (HVAC) in pros-

simità delle delimitazioni antincendio per mantenere la compartimen-

tazione e proteggere i mezzi di fuga in caso di incendio” ai sensi della

definizione riportata al paragrafo 3.1 della norma EN 15650:2010.

È fatto obbligo di eseguire l’installazione in conformità con le istruzioni

contenute e nel “Manuale di installazione” (scaricabile dal nostro sito

www.dynair.it/download) pena la decadenza delle prestazioni dichia-

rate ed in particolare delle classi di resistenza al fuoco.

Non sussiste una direzione preferenziale per il posizionamento della

serranda, né con riferimento alla direzione del flusso d’aria né con

riferimento al lato con maggiore probabilità di esposizione al fuoco,

come indicato anche dalla norma EN 1366-2:2015 (articolo 6.2).

È consentito l’uso in ogni tipo di edificio civile ed industriale.

È consentito l’uso anche in condizione di atmosfera salina,

a titolo di esempio:

• ambienti marittimi e portuali

• mercati ittici

• salumifici

• caseifici

Usi non previsti

• Utilizzo con installazioni diverse da quanto descritto

nella scheda tecnica e nel manuale;

• utilizzo come serranda controllo fumi;

• utilizzo come serranda di intercettazione a tenuta;

• utilizzo in ambienti esterni senza una protezione

adeguata dagli agenti atmosferici;

• utilizzo in ambienti esplosivi;

• utilizzo a bordo di navi;

• utilizzo in cappe da cucina;

• utilizzo in impianti di trasporto pneumatico di polveri o granaglie;

• utilizzo nei sistemi di ventilazione, di luoghi soggetti

a contaminazione chimica;

• utilizzo con installazione in luoghi non ispezionabili;

• utilizzo della serranda libera dal canale da uno o ambo i lati.

Posizionamento della serranda

Staffa di posizionamento prima del fissaggio (1)

La serranda può essere posizionata con l’asse

di rotazione della pala orizzontale o verticale.

1. Serranda tagliafuoco

2. Sigillatura

3. Canale di estensione corto

4. Giunto flessibile

5. Canale

Indicazioni per la corretta sospensione dei canali

e per la connessione delle serrande

ATTENZIONE: Per la corretta installazione delle serrande riferirsi sem-

pre alla legislazione e normativa nazionale.

E’ raccomandabile l’uso di giunti flessibili per le seguenti installazioni:

- pareti leggere

- sistemi di fissaggio applique

I giunti flessibili servono a compensare eventuali dilatazioni termiche

del canale e flessioni della parete in caso di incendio. Il giunto flessibi-

le dovrebbe essere normalmente infiammabile.

1 Canale di estensione corto

2 Giunto flessibile

L Lunghezza del canale

Lf Lunghezza della parte flessibile

del giunto flessibile = 100 mm minimo

1. Parete verticale laterale

2. Solaio

a. Distanza tra serrande tagliafuoco installate su parete verticale

b. Distanza tra serranda tagliafuoco e parete verticale laterale / solaio

INSTALLAZIONE

DISTANZE MINIME

a

(mm)

b

(mm)

installazione

a batteria

Canale

aria unico

Parete rigida verticale

44 22

si

si

Parete leggera verticale EI120 44 22

si

si

Parete leggera verticale EI90

200 75

no

no
