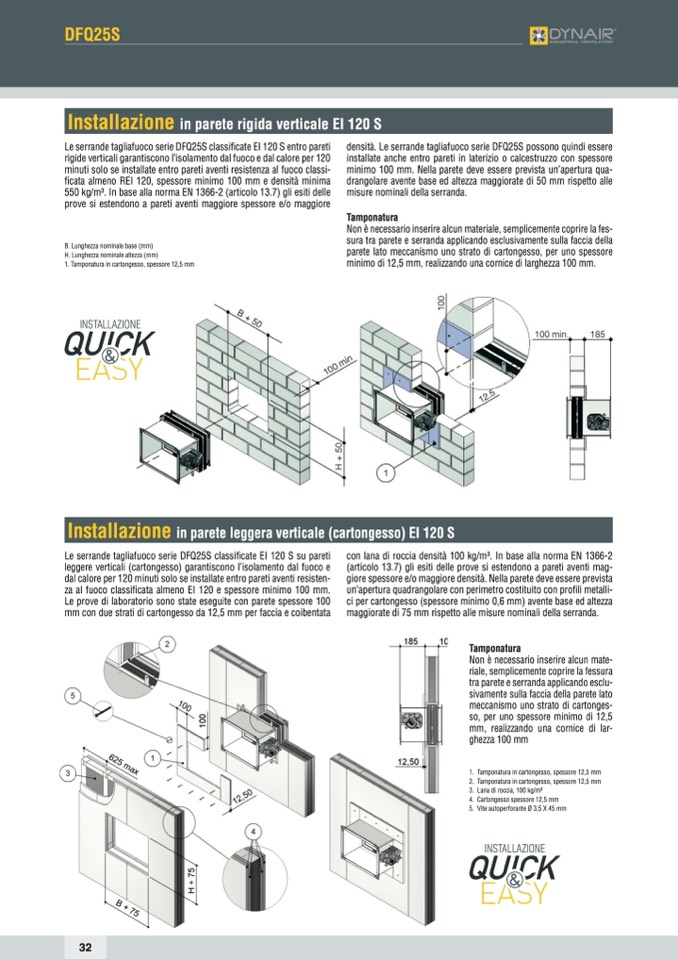

DFQ25S

Installazione in parete rigida verticale EI 120 S

Le serrande tagliafuoco serie DFQ25S classificate EI 120 S entro pareti

rigide verticali garantiscono l’isolamento dal fuoco e dal calore per 120

minuti solo se installate entro pareti aventi resistenza al fuoco classi-

ficata almeno REI 120, spessore minimo 100 mm e densità minima

550 kg/m3. In base alla norma EN 1366-2 (articolo 13.7) gli esiti delle

prove si estendono a pareti aventi maggiore spessore e/o maggiore

B. Lunghezza nominale base (mm)

H. Lunghezza nominale altezza (mm)

1. Tamponatura in cartongesso, spessore 12,5 mm

INSTALLAZIONE

densità. Le serrande tagliafuoco serie DFQ25S possono quindi essere

installate anche entro pareti in laterizio o calcestruzzo con spessore

minimo 100 mm. Nella parete deve essere prevista un’apertura qua-

drangolare avente base ed altezza maggiorate di 50 mm rispetto alle

misure nominali della serranda.

Tamponatura

Non è necessario inserire alcun materiale, semplicemente coprire la fes-

sura tra parete e serranda applicando esclusivamente sulla faccia della

parete lato meccanismo uno strato di cartongesso, per uno spessore

minimo di 12,5 mm, realizzando una cornice di larghezza 100 mm.

Installazione in parete leggera verticale (cartongesso) EI 120 S

Le serrande tagliafuoco serie DFQ25S classificate EI 120 S su pareti

leggere verticali (cartongesso) garantiscono l’isolamento dal fuoco e

dal calore per 120 minuti solo se installate entro pareti aventi resisten-

za al fuoco classificata almeno EI 120 e spessore minimo 100 mm.

Le prove di laboratorio sono state eseguite con parete spessore 100

mm con due strati di cartongesso da 12,5 mm per faccia e coibentata

con lana di roccia densità 100 kg/m3. In base alla norma EN 1366-2

(articolo 13.7) gli esiti delle prove si estendono a pareti aventi mag-

giore spessore e/o maggiore densità. Nella parete deve essere prevista

un’apertura quadrangolare con perimetro costituito con profili metalli-

ci per cartongesso (spessore minimo 0,6 mm) avente base ed altezza

maggiorate di 75 mm rispetto alle misure nominali della serranda.

Tamponatura

Non è necessario inserire alcun mate-

riale, semplicemente coprire la fessura

tra parete e serranda applicando esclu-

sivamente sulla faccia della parete lato

meccanismo uno strato di cartonges-

so, per uno spessore minimo di 12,5

mm, realizzando una cornice di lar-

ghezza 100 mm

1. Tamponatura in cartongesso, spessore 12,5 mm

2. Tamponatura in cartongesso, spessore 12,5 mm

3. Lana di roccia, 100 kg/m3

4. Cartongesso spessore 12,5 mm

5. Vite autoperforante Ø 3,5 X 45 mm

INSTALLAZIONE
