DFQ25S

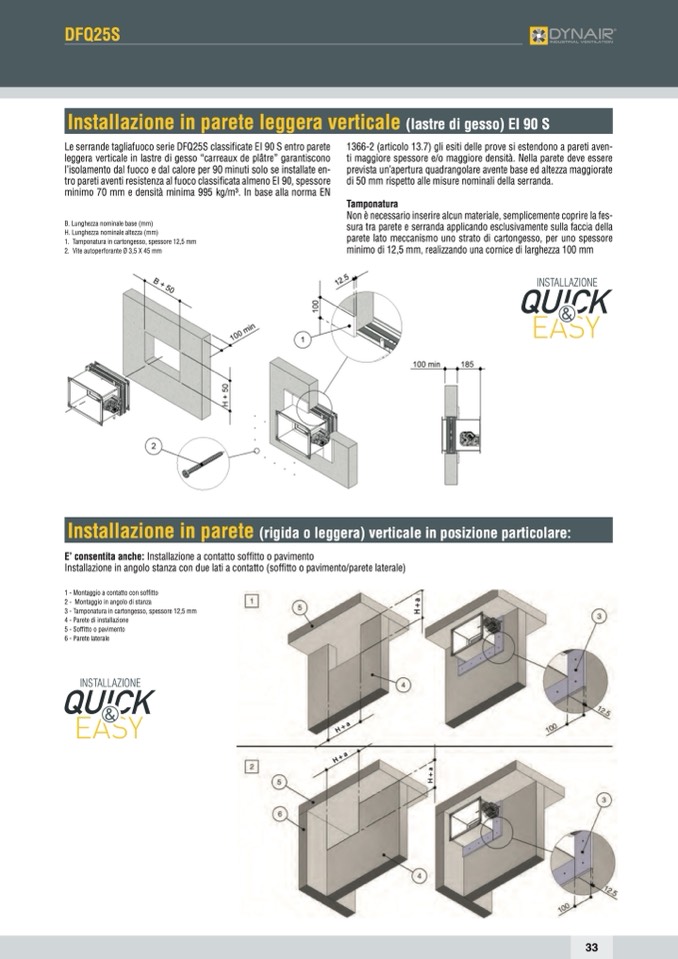

Installazione in parete leggera verticale (lastre di gesso) EI 90 S

Le serrande tagliafuoco serie DFQ25S classificate EI 90 S entro parete

leggera verticale in lastre di gesso “carreaux de plâtre” garantiscono

l’isolamento dal fuoco e dal calore per 90 minuti solo se installate en-

tro pareti aventi resistenza al fuoco classificata almeno EI 90, spessore

minimo 70 mm e densità minima 995 kg/m3. In base alla norma EN

B. Lunghezza nominale base (mm)

H. Lunghezza nominale altezza (mm)

1. Tamponatura in cartongesso, spessore 12,5 mm

2. Vite autoperforante Ø 3,5 X 45 mm

1366-2 (articolo 13.7) gli esiti delle prove si estendono a pareti aven-

ti maggiore spessore e/o maggiore densità. Nella parete deve essere

prevista un’apertura quadrangolare avente base ed altezza maggiorate

di 50 mm rispetto alle misure nominali della serranda.

Tamponatura

Non è necessario inserire alcun materiale, semplicemente coprire la fes-

sura tra parete e serranda applicando esclusivamente sulla faccia della

parete lato meccanismo uno strato di cartongesso, per uno spessore

minimo di 12,5 mm, realizzando una cornice di larghezza 100 mm

INSTALLAZIONE

Installazione in parete (rigida o leggera) verticale in posizione particolare:

E’ consentita anche: Installazione a contatto soffitto o pavimento

Installazione in angolo stanza con due lati a contatto (soffitto o pavimento/parete laterale)

1 - Montaggio a contatto con soffitto

2 - Montaggio in angolo di stanza

3 - Tamponatura in cartongesso, spessore 12,5 mm

4 - Parete di installazione

5 - Soffitto o pavimento

6 - Parete laterale
