DFQ25S

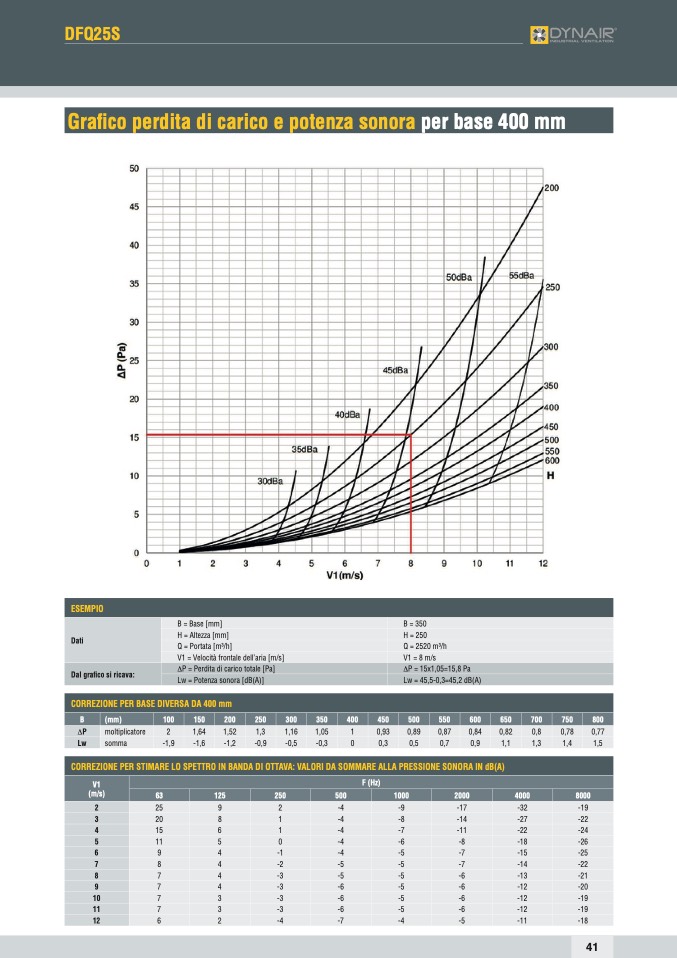

Grafico perdita di carico e potenza sonora per base 400 mm

ESEMPIO

Dati

B = Base [mm]

B = 350

H = Altezza [mm]

H = 250

Q = Portata [m3/h]

Q = 2520 m3/h

V1 = Velocità frontale dell’aria [m/s]

V1 = 8 m/s

Dal grafico si ricava:

∆P = Perdita di carico totale [Pa]

∆P = 15x1,05=15,8 Pa

Lw = Potenza sonora [dB(A)]

Lw = 45,5-0,3=45,2 dB(A)

CORREZIONE PER BASE DIVERSA DA 400 mm

B

∆P

Lw

(mm)

moltiplicatore

somma

100

2

-1,9

150

1,64

-1,6

200

1,52

-1,2

250

1,3

-0,9

300

1,16

-0,5

350

1,05

-0,3

400

1

0

450

0,93

0,3

500

0,89

0,5

550

0,87

0,7

600

0,84

0,9

650

0,82

1,1

700

0,8

1,3

750

0,78

1,4

800

0,77

1,5

CORREZIONE PER STIMARE LO SPETTRO IN BANDA DI OTTAVA: VALORI DA SOMMARE ALLA PRESSIONE SONORA IN dB(A)

V1

(m/s)

F (Hz)

63 125

250

500

1000

2000

4000

8000

2

25 9

2

-4

-9

-17

-32

-19

3 20 8

1 -4

-8 -14

-27

-22

4

15 6

1

-4

-7

-11

-22

-24

5

11 5

0

-4

-6

-8

-18

-26

6 9 4

-1 -4

-5 -7

-15

-25

7

8 4

-2

-5

-5

-7

-14

-22

8 7 4

-3 -5

-5 -6

-13

-21

9

7 4

-3

-6

-5

-6

-12

-20

10

7 3

-3

-6

-5

-6

-12

-19

11 7 3

-3 -6

-5 -6

-12

-19

12

6 2

-4

-7

-4

-5

-11

-18
