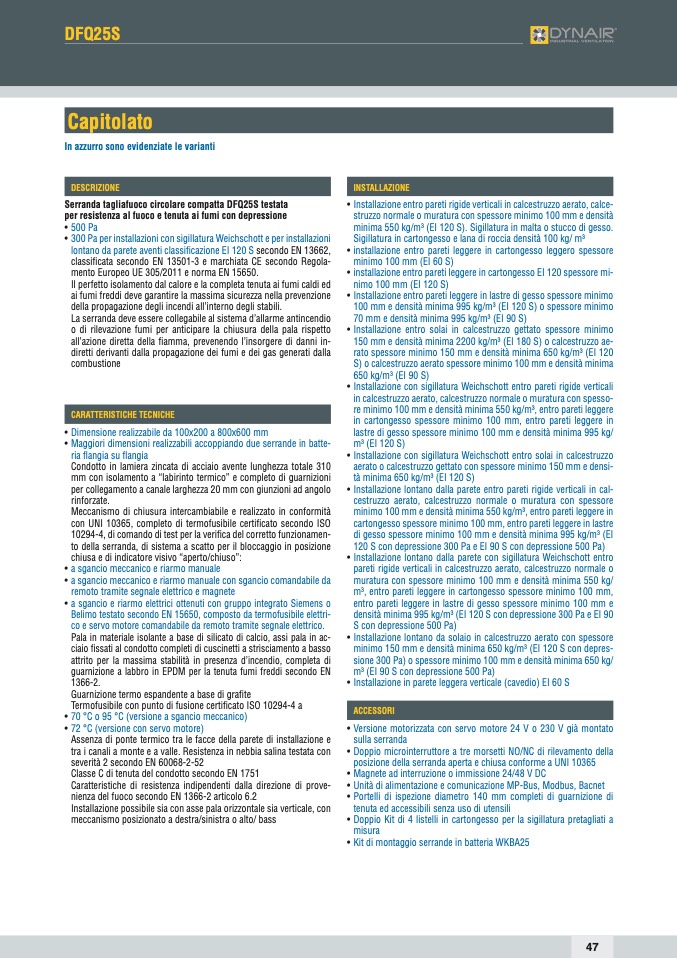

DFQ25S
Capitolato
In azzurro sono evidenziate le varianti
DESCRIZIONE
Serranda tagliafuoco circolare compatta DFQ25S testata
per resistenza al fuoco e tenuta ai fumi con depressione
• 500 Pa
• 300 Pa per installazioni con sigillatura Weichschott e per installazioni
lontano da parete aventi classificazione EI 120 S secondo EN 13662,
classificata secondo EN 13501-3 e marchiata CE secondo Regola-
mento Europeo UE 305/2011 e norma EN 15650.
Il perfetto isolamento dal calore e la completa tenuta ai fumi caldi ed
ai fumi freddi deve garantire la massima sicurezza nella prevenzione
della propagazione degli incendi all’interno degli stabili.
La serranda deve essere collegabile al sistema d’allarme antincendio
o di rilevazione fumi per anticipare la chiusura della pala rispetto
all’azione diretta della fiamma, prevenendo l’insorgere di danni in-
diretti derivanti dalla propagazione dei fumi e dei gas generati dalla
combustione
CARATTERISTICHE TECNICHE
• Dimensione realizzabile da 100x200 a 800x600 mm
• Maggiori dimensioni realizzabili accoppiando due serrande in batte-
ria flangia su flangia
Condotto in lamiera zincata di acciaio avente lunghezza totale 310
mm con isolamento a “labirinto termico” e completo di guarnizioni
per collegamento a canale larghezza 20 mm con giunzioni ad angolo
rinforzate.
Meccanismo di chiusura intercambiabile e realizzato in conformità
con UNI 10365, completo di termofusibile certificato secondo ISO
10294-4, di comando di test per la verifica del corretto funzionamen-
to della serranda, di sistema a scatto per il bloccaggio in posizione
chiusa e di indicatore visivo “aperto/chiuso”:
• a sgancio meccanico e riarmo manuale
• a sgancio meccanico e riarmo manuale con sgancio comandabile da
remoto tramite segnale elettrico e magnete
• a sgancio e riarmo elettrici ottenuti con gruppo integrato Siemens o
Belimo testato secondo EN 15650, composto da termofusibile elettri-
co e servo motore comandabile da remoto tramite segnale elettrico.
Pala in materiale isolante a base di silicato di calcio, assi pala in ac-
ciaio fissati al condotto completi di cuscinetti a strisciamento a basso
attrito per la massima stabilità in presenza d’incendio, completa di
guarnizione a labbro in EPDM per la tenuta fumi freddi secondo EN
1366-2.
Guarnizione termo espandente a base di grafite
Termofusibile con punto di fusione certificato ISO 10294-4 a
• 70 °C o 95 °C (versione a sgancio meccanico)
• 72 °C (versione con servo motore)
Assenza di ponte termico tra le facce della parete di installazione e
tra i canali a monte e a valle. Resistenza in nebbia salina testata con
severità 2 secondo EN 60068-2-52
Classe C di tenuta del condotto secondo EN 1751
Caratteristiche di resistenza indipendenti dalla direzione di prove-
nienza del fuoco secondo EN 1366-2 articolo 6.2
Installazione possibile sia con asse pala orizzontale sia verticale, con
meccanismo posizionato a destra/sinistra o alto/ bass
INSTALLAZIONE
• Installazione entro pareti rigide verticali in calcestruzzo aerato, calce-
struzzo normale o muratura con spessore minimo 100 mm e densità
minima 550 kg/m3 (EI 120 S). Sigillatura in malta o stucco di gesso.
Sigillatura in cartongesso e lana di roccia densità 100 kg/ m3
• installazione entro pareti leggere in cartongesso leggero spessore
minimo 100 mm (EI 60 S)
• installazione entro pareti leggere in cartongesso EI 120 spessore mi-
nimo 100 mm (EI 120 S)
• Installazione entro pareti leggere in lastre di gesso spessore minimo
100 mm e densità minima 995 kg/m3 (EI 120 S) o spessore minimo
70 mm e densità minima 995 kg/m3 (EI 90 S)
• Installazione entro solai in calcestruzzo gettato spessore minimo
150 mm e densità minima 2200 kg/m3 (EI 180 S) o calcestruzzo ae-
rato spessore minimo 150 mm e densità minima 650 kg/m3 (EI 120
S) o calcestruzzo aerato spessore minimo 100 mm e densità minima
650 kg/m3 (EI 90 S)
• Installazione con sigillatura Weichschott entro pareti rigide verticali
in calcestruzzo aerato, calcestruzzo normale o muratura con spesso-
re minimo 100 mm e densità minima 550 kg/m3, entro pareti leggere
in cartongesso spessore minimo 100 mm, entro pareti leggere in
lastre di gesso spessore minimo 100 mm e densità minima 995 kg/
m3 (EI 120 S)
• Installazione con sigillatura Weichschott entro solai in calcestruzzo
aerato o calcestruzzo gettato con spessore minimo 150 mm e densi-
tà minima 650 kg/m3 (EI 120 S)
• Installazione lontano dalla parete entro pareti rigide verticali in cal-
cestruzzo aerato, calcestruzzo normale o muratura con spessore
minimo 100 mm e densità minima 550 kg/m3, entro pareti leggere in
cartongesso spessore minimo 100 mm, entro pareti leggere in lastre
di gesso spessore minimo 100 mm e densità minima 995 kg/m3 (EI
120 S con depressione 300 Pa e EI 90 S con depressione 500 Pa)
• Installazione lontano dalla parete con sigillatura Weichschott entro
pareti rigide verticali in calcestruzzo aerato, calcestruzzo normale o
muratura con spessore minimo 100 mm e densità minima 550 kg/
m3, entro pareti leggere in cartongesso spessore minimo 100 mm,
entro pareti leggere in lastre di gesso spessore minimo 100 mm e
densità minima 995 kg/m3 (EI 120 S con depressione 300 Pa e EI 90
S con depressione 500 Pa)
• Installazione lontano da solaio in calcestruzzo aerato con spessore
minimo 150 mm e densità minima 650 kg/m3 (EI 120 S con depres-
sione 300 Pa) o spessore minimo 100 mm e densità minima 650 kg/
m3 (EI 90 S con depressione 500 Pa)
• Installazione in parete leggera verticale (cavedio) EI 60 S
ACCESSORI
• Versione motorizzata con servo motore 24 V o 230 V già montato
sulla serranda
• Doppio microinterruttore a tre morsetti NO/NC di rilevamento della
posizione della serranda aperta e chiusa conforme a UNI 10365
• Magnete ad interruzione o immissione 24/48 V DC
• Unità di alimentazione e comunicazione MP-Bus, Modbus, Bacnet
• Portelli di ispezione diametro 140 mm completi di guarnizione di
tenuta ed accessibili senza uso di utensili
• Doppio Kit di 4 listelli in cartongesso per la sigillatura pretagliati a
misura
• Kit di montaggio serrande in batteria WKBA25
