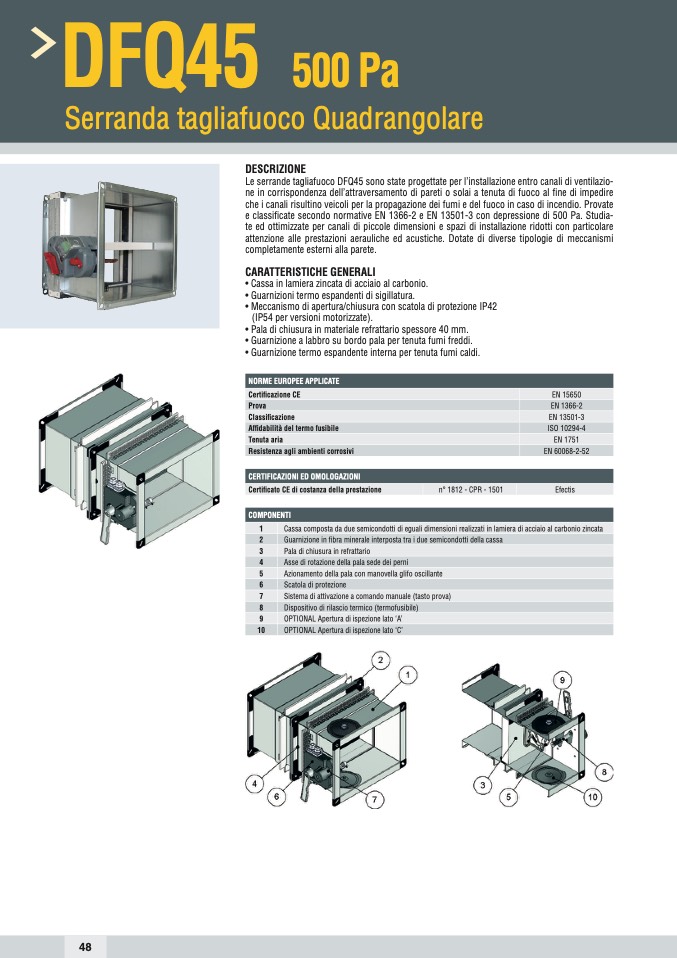

DFQ45

500 Pa

Serranda tagliafuoco Quadrangolare

DESCRIZIONE

Le serrande tagliafuoco DFQ45 sono state progettate per l’installazione entro canali di ventilazio-

ne in corrispondenza dell’attraversamento di pareti o solai a tenuta di fuoco al fine di impedire

che i canali risultino veicoli per la propagazione dei fumi e del fuoco in caso di incendio. Provate

e classificate secondo normative EN 1366-2 e EN 13501-3 con depressione di 500 Pa. Studia-

te ed ottimizzate per canali di piccole dimensioni e spazi di installazione ridotti con particolare

attenzione alle prestazioni aerauliche ed acustiche. Dotate di diverse tipologie di meccanismi

completamente esterni alla parete.

CARATTERISTICHE GENERALI

• Cassa in lamiera zincata di acciaio al carbonio.

• Guarnizioni termo espandenti di sigillatura.

• Meccanismo di apertura/chiusura con scatola di protezione IP42

(IP54 per versioni motorizzate).

• Pala di chiusura in materiale refrattario spessore 40 mm.

• Guarnizione a labbro su bordo pala per tenuta fumi freddi.

• Guarnizione termo espandente interna per tenuta fumi caldi.

NORME EUROPEE APPLICATE

Certificazione CE

EN 15650

Prova

EN 1366-2

Classificazione

EN 13501-3

Affidabilità del termo fusibile

ISO 10294-4

Tenuta aria

EN 1751

Resistenza agli ambienti corrosivi

EN 60068-2-52

CERTIFICAZIONI ED OMOLOGAZIONI

Certificato CE di costanza della prestazione n° 1812 - CPR - 1501

Efectis

COMPONENTI

1

Cassa composta da due semicondotti di eguali dimensioni realizzati in lamiera di acciaio al carbonio zincata

2

Guarnizione in fibra minerale interposta tra i due semicondotti della cassa

3

Pala di chiusura in refrattario

4

Asse di rotazione della pala sede dei perni

5

Azionamento della pala con manovella glifo oscillante

6

Scatola di protezione

7

Sistema di attivazione a comando manuale (tasto prova)

8

Dispositivo di rilascio termico (termofusibile)

9

OPTIONAL Apertura di ispezione lato ‘A’

10

OPTIONAL Apertura di ispezione lato ‘C’

48
