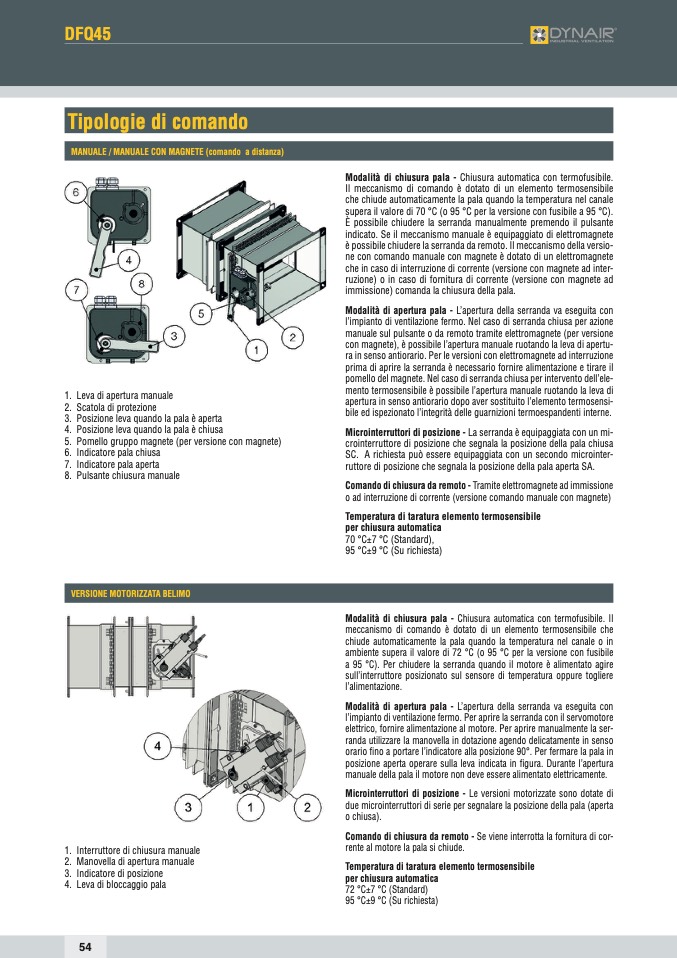

DFQ45
Tipologie di comando
MANUALE / MANUALE CON MAGNETE (comando a distanza)
1. Leva di apertura manuale
2. Scatola di protezione
3. Posizione leva quando la pala è aperta
4. Posizione leva quando la pala è chiusa
5. Pomello gruppo magnete (per versione con magnete)
6. Indicatore pala chiusa
7. Indicatore pala aperta
8. Pulsante chiusura manuale
VERSIONE MOTORIZZATA BELIMO
Modalità di chiusura pala - Chiusura automatica con termofusibile.
Il meccanismo di comando è dotato di un elemento termosensibile
che chiude automaticamente la pala quando la temperatura nel canale
supera il valore di 70 °C (o 95 °C per la versione con fusibile a 95 °C).
È possibile chiudere la serranda manualmente premendo il pulsante
indicato. Se il meccanismo manuale è equipaggiato di elettromagnete
è possibile chiudere la serranda da remoto. Il meccanismo della versio-
ne con comando manuale con magnete è dotato di un elettromagnete
che in caso di interruzione di corrente (versione con magnete ad inter-
ruzione) o in caso di fornitura di corrente (versione con magnete ad
immissione) comanda la chiusura della pala.
Modalità di apertura pala - L’apertura della serranda va eseguita con
l’impianto di ventilazione fermo. Nel caso di serranda chiusa per azione
manuale sul pulsante o da remoto tramite elettromagnete (per versione
con magnete), è possibile l’apertura manuale ruotando la leva di apertu-
ra in senso antiorario. Per le versioni con elettromagnete ad interruzione
prima di aprire la serranda è necessario fornire alimentazione e tirare il
pomello del magnete. Nel caso di serranda chiusa per intervento dell’ele-
mento termosensibile è possibile l’apertura manuale ruotando la leva di
apertura in senso antiorario dopo aver sostituito l’elemento termosensi-
bile ed ispezionato l’integrità delle guarnizioni termoespandenti interne.
Microinterruttori di posizione - La serranda è equipaggiata con un mi-
crointerruttore di posizione che segnala la posizione della pala chiusa
SC. A richiesta può essere equipaggiata con un secondo microinter-
ruttore di posizione che segnala la posizione della pala aperta SA.
Comando di chiusura da remoto - Tramite elettromagnete ad immissione
o ad interruzione di corrente (versione comando manuale con magnete)
Temperatura di taratura elemento termosensibile
per chiusura automatica
70 °C±7 °C (Standard),
95 °C±9 °C (Su richiesta)
Modalità di chiusura pala - Chiusura automatica con termofusibile. Il
meccanismo di comando è dotato di un elemento termosensibile che
chiude automaticamente la pala quando la temperatura nel canale o in
ambiente supera il valore di 72 °C (o 95 °C per la versione con fusibile
a 95 °C). Per chiudere la serranda quando il motore è alimentato agire
sull’interruttore posizionato sul sensore di temperatura oppure togliere
l’alimentazione.
Modalità di apertura pala - L’apertura della serranda va eseguita con
l’impianto di ventilazione fermo. Per aprire la serranda con il servomotore
elettrico, fornire alimentazione al motore. Per aprire manualmente la ser-
randa utilizzare la manovella in dotazione agendo delicatamente in senso
orario fino a portare l’indicatore alla posizione 90°. Per fermare la pala in
posizione aperta operare sulla leva indicata in figura. Durante l’apertura
manuale della pala il motore non deve essere alimentato elettricamente.
Microinterruttori di posizione - Le versioni motorizzate sono dotate di
due microinterruttori di serie per segnalare la posizione della pala (aperta
o chiusa).
Comando di chiusura da remoto - Se viene interrotta la fornitura di cor-
rente al motore la pala si chiude.
Temperatura di taratura elemento termosensibile
per chiusura automatica
72 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
1. Interruttore di chiusura manuale
2. Manovella di apertura manuale
3. Indicatore di posizione
4. Leva di bloccaggio pala
54
