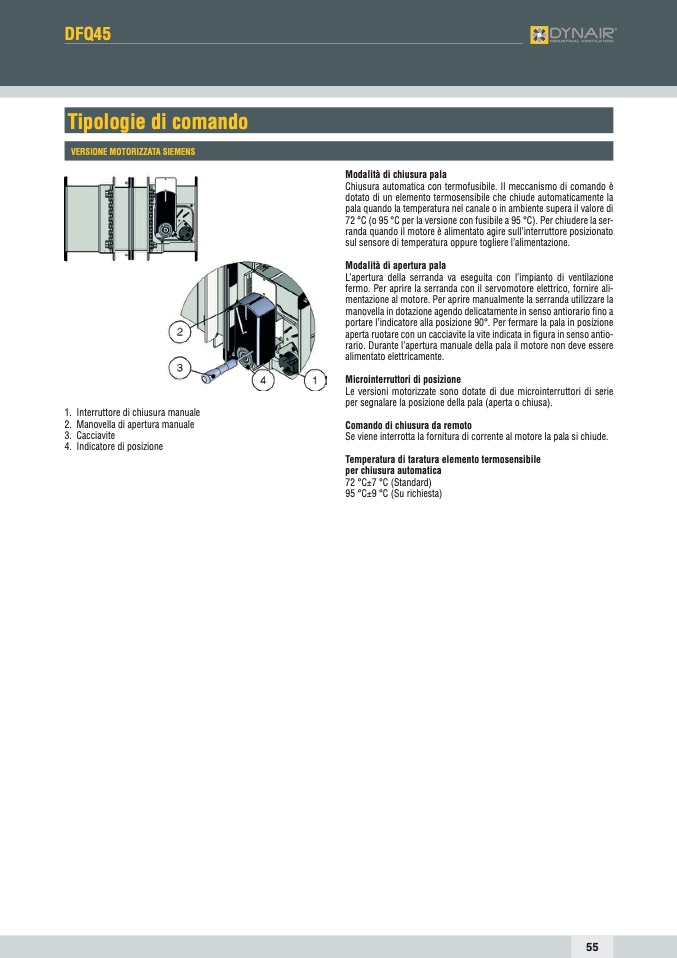

DFQ45

Tipologie di comando

VERSIONE MOTORIZZATA SIEMENS

1. Interruttore di chiusura manuale

2. Manovella di apertura manuale

3. Cacciavite

4. Indicatore di posizione

Modalità di chiusura pala

Chiusura automatica con termofusibile. Il meccanismo di comando è

dotato di un elemento termosensibile che chiude automaticamente la

pala quando la temperatura nel canale o in ambiente supera il valore di

72 °C (o 95 °C per la versione con fusibile a 95 °C). Per chiudere la ser-

randa quando il motore è alimentato agire sull’interruttore posizionato

sul sensore di temperatura oppure togliere l’alimentazione.

Modalità di apertura pala

L’apertura della serranda va eseguita con l’impianto di ventilazione

fermo. Per aprire la serranda con il servomotore elettrico, fornire ali-

mentazione al motore. Per aprire manualmente la serranda utilizzare la

manovella in dotazione agendo delicatamente in senso antiorario fino a

portare l’indicatore alla posizione 90°. Per fermare la pala in posizione

aperta ruotare con un cacciavite la vite indicata in figura in senso antio-

rario. Durante l’apertura manuale della pala il motore non deve essere

alimentato elettricamente.

Microinterruttori di posizione

Le versioni motorizzate sono dotate di due microinterruttori di serie

per segnalare la posizione della pala (aperta o chiusa).

Comando di chiusura da remoto

Se viene interrotta la fornitura di corrente al motore la pala si chiude.

Temperatura di taratura elemento termosensibile

per chiusura automatica

72 °C±7 °C (Standard)

95 °C±9 °C (Su richiesta)
