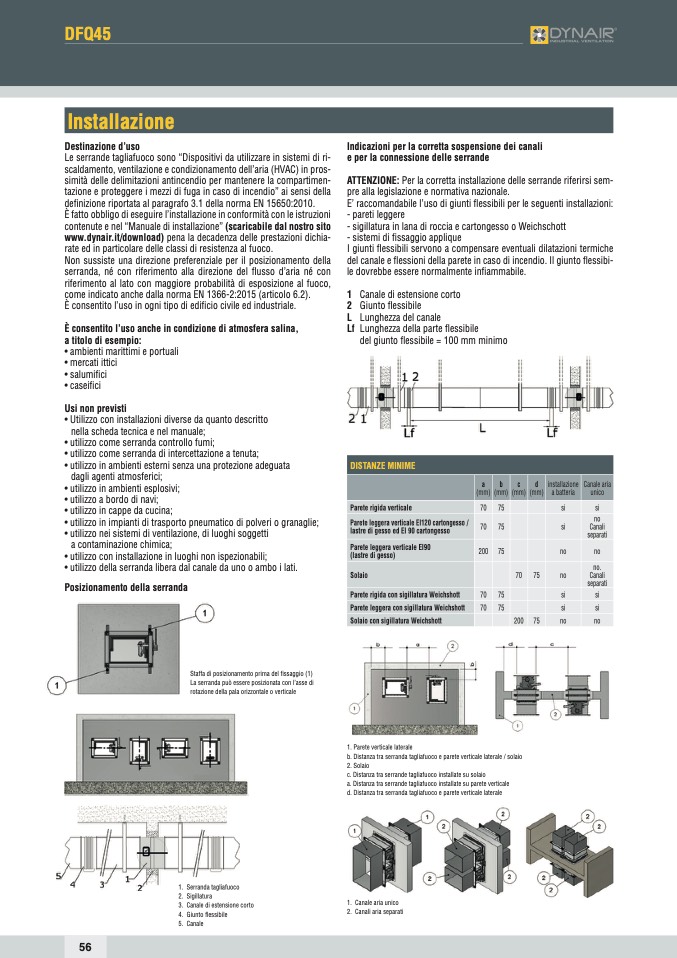

DFQ45
Installazione
Destinazione d’uso
Le serrande tagliafuoco sono “Dispositivi da utilizzare in sistemi di ri-
scaldamento, ventilazione e condizionamento dell’aria (HVAC) in pros-
simità delle delimitazioni antincendio per mantenere la compartimen-
tazione e proteggere i mezzi di fuga in caso di incendio” ai sensi della
definizione riportata al paragrafo 3.1 della norma EN 15650:2010.
È fatto obbligo di eseguire l’installazione in conformità con le istruzioni
contenute e nel “Manuale di installazione” (scaricabile dal nostro sito
www.dynair.it/download) pena la decadenza delle prestazioni dichia-
rate ed in particolare delle classi di resistenza al fuoco.
Non sussiste una direzione preferenziale per il posizionamento della
serranda, né con riferimento alla direzione del flusso d’aria né con
riferimento al lato con maggiore probabilità di esposizione al fuoco,
come indicato anche dalla norma EN 1366-2:2015 (articolo 6.2).
È consentito l’uso in ogni tipo di edificio civile ed industriale.
È consentito l’uso anche in condizione di atmosfera salina,
a titolo di esempio:
• ambienti marittimi e portuali
• mercati ittici
• salumifici
• caseifici
Usi non previsti
• Utilizzo con installazioni diverse da quanto descritto
nella scheda tecnica e nel manuale;
• utilizzo come serranda controllo fumi;
• utilizzo come serranda di intercettazione a tenuta;
• utilizzo in ambienti esterni senza una protezione adeguata
dagli agenti atmosferici;
• utilizzo in ambienti esplosivi;
• utilizzo a bordo di navi;
• utilizzo in cappe da cucina;
• utilizzo in impianti di trasporto pneumatico di polveri o granaglie;
• utilizzo nei sistemi di ventilazione, di luoghi soggetti
a contaminazione chimica;
• utilizzo con installazione in luoghi non ispezionabili;
• utilizzo della serranda libera dal canale da uno o ambo i lati.
Posizionamento della serranda
Staffa di posizionamento prima del fissaggio (1)
La serranda può essere posizionata con l’asse di
rotazione della pala orizzontale o verticale
1. Serranda tagliafuoco
2. Sigillatura
3. Canale di estensione corto
4. Giunto flessibile
5. Canale
Indicazioni per la corretta sospensione dei canali
e per la connessione delle serrande
ATTENZIONE: Per la corretta installazione delle serrande riferirsi sem-
pre alla legislazione e normativa nazionale.
E’ raccomandabile l’uso di giunti flessibili per le seguenti installazioni:
- pareti leggere
- sigillatura in lana di roccia e cartongesso o Weichschott
- sistemi di fissaggio applique
I giunti flessibili servono a compensare eventuali dilatazioni termiche
del canale e flessioni della parete in caso di incendio. Il giunto flessibi-
le dovrebbe essere normalmente infiammabile.
1 Canale di estensione corto
2 Giunto flessibile
L Lunghezza del canale
Lf Lunghezza della parte flessibile
del giunto flessibile = 100 mm minimo
DISTANZE MINIME
a
(mm)
b
(mm)
c
(mm)
d
(mm)
installazione
a batteria
Canale aria
unico
Parete rigida verticale 70
75
si
si
Parete leggera verticale EI120 cartongesso /
lastre di gesso ed EI 90 cartongesso
70
75
si
no
Canali
separati
Parete leggera verticale EI90
(lastre di gesso)
200
75
no
no
Solaio 70 75
no
no.
Canali
separati
Parete rigida con sigillatura Weichshott 70
75
si
si
Parete leggera con sigillatura Weichshott 70
75
si
si
Solaio con sigillatura Weichshott 200 75
no
no
1. Parete verticale laterale
b. Distanza tra serranda tagliafuoco e parete verticale laterale / solaio
2. Solaio
c. Distanza tra serrande tagliafuoco installate su solaio
a. Distanza tra serrande tagliafuoco installate su parete verticale
d. Distanza tra serranda tagliafuoco e parete verticale laterale
1. Canale aria unico
2. Canali aria separati
