Integrated / Daikin Altherma 3 R F

Dimensionali

180L

16

16

230L

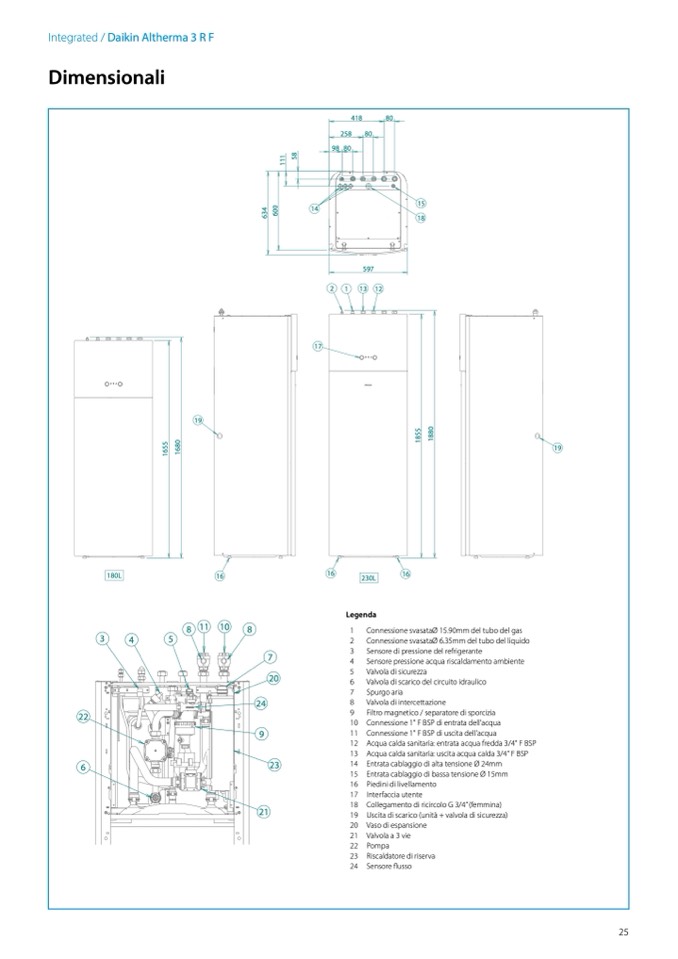

Legenda

16

3

4

5

22

6

8 11 10

8

1

Connessione svasataØ 15.90mm del tubo del gas

2

Connessione svasataØ 6.35mm del tubo del liquido

3

Sensore di pressione del refrigerante

4

Sensore pressione acqua riscaldamento ambiente

5

Valvola di sicurezza

6

Valvola di scarico del circuito idraulico

7

Spurgo aria

8

Valvola di intercettazione

9

Filtro magnetico / separatore di sporcizia

10 Connessione 1" F BSP di entrata dell'acqua

11 Connessione 1" F BSP di uscita dell'acqua

12 Acqua calda sanitaria: entrata acqua fredda 3/4" F BSP

13 Acqua calda sanitaria: uscita acqua calda 3/4" F BSP

14 Entrata cablaggio di alta tensione Ø 24mm

15 Entrata cablaggio di bassa tensione Ø 15mm

16 Piedini di livellamento

17 Interfaccia utente

18 Collegamento di ricircolo G 3/4” (femmina)

19 Uscita di scarico (unità + valvola di sicurezza)

20 Vaso di espansione

21 Valvola a 3 vie

22 Pompa

23 Riscaldatore di riserva

24 Sensore flusso
